Гидравлическая подушка – это узел пресса, который противодействует усилию основного цилиндра, замедляя его ход вниз. Благодаря этому заготовка из листового металла контролируемо вытягивается и принимает нужную форму. Такой принцип особенно эффективен при операциях глубокой вытяжки — холодной обработки плоского листа с превращением его в сложные вогнутые детали.

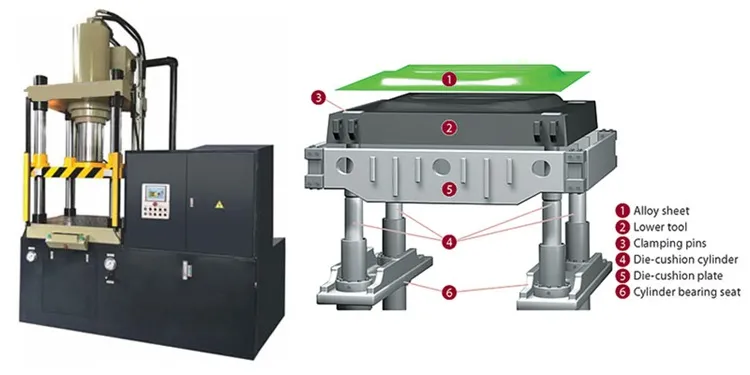

Конструкция и расположение

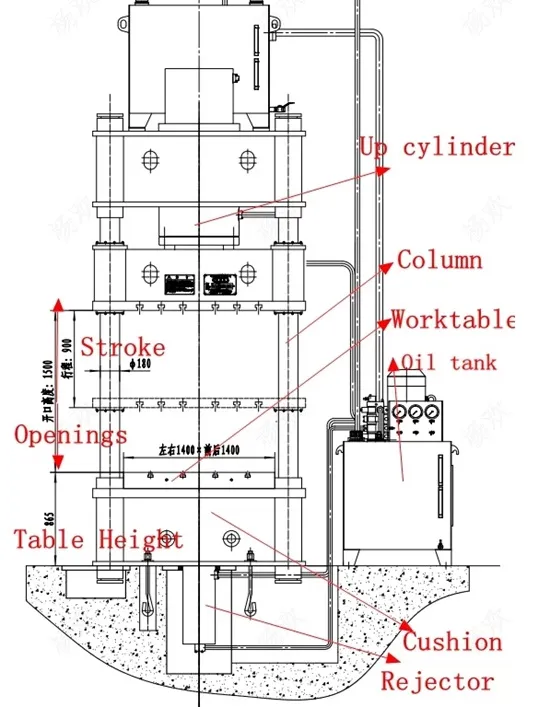

Гидравлическая подушка устанавливается под неподвижным столом пресса и включает:
- основной цилиндр,
- фиксированный фланец,
- подвижный стол, перемещающийся по четырём самосмазывающимся направляющим,
- шток (стержень) клапана, проходящий через отверстие в нижнем фиксированном столе.
Принцип работы гидравлической подушки
Работа узла условно делится на две части: гидравлическую и работу подушки (PAD).
- Гидравлическая часть:
- Гидравлическое масло находится в системе подушки и подаётся насосом в её полость.
- Насос создаёт давление в полости подушки; масло при этом воздействует на рабочий объём, формируя необходимое усилие.
- За счёт высокого давления на опорные элементы достигается прижим и контролируемое давление на заготовку.
- Работа подушки (PAD):
- Подушка конструктивно формирует равномерную опорную поверхность для прижима заготовки.
- При подаче давления масло действует на элементы подушки, обеспечивая их выдвижение/раскрытие и создание опорного пространства.
- Возникает замкнутый объём между опорными слоями, что даёт равномерный прижим по площади заготовки.
- После снятия давления масло возвращается обратно, элементы подушки складываются, система приходит в исходное положение.
Совместное действие гидравлики и подушки обеспечивает стабильный, равномерный прижим и управляемое формообразование при глубокой вытяжке.
- Деталей моторного отсека
Эти компоненты должны быть прочными, износостойкими и соответствовать строгим стандартам безопасности.
Основные функции нижней гидравлической подушки
- Буферизация и снижение ударных нагрузок:
- Регулируя скорость и давление подушки, уменьшают динамические удары, предотвращая нежелательную деформацию и повреждения заготовки.
- Увеличение эффективного давления пресса:
- Дополнительное противодавление снизу повышает суммарное усилие в зоне формования, улучшая прочность и жёсткость получаемой детали.
- Стабилизация положения заготовки:
- Подушка предотвращает смещение и коробление заготовки во время хода пресса, повышая точность и качество вытяжки.
- Регулировка высоты и хода:
- Настройка высоты/характеристик подушки позволяет удерживать заготовку в оптимальном положении на протяжении всего цикла.
Итог
Нижняя гидравлическая подушка — ключевой элемент пресса для процессов глубокой вытяжки. Она повышает качество формования, стабилизирует заготовку, снижает ударные нагрузки, защищает гидросистему и механизмы оборудования, тем самым продлевая срок службы пресса и повышая воспроизводимость результата.
