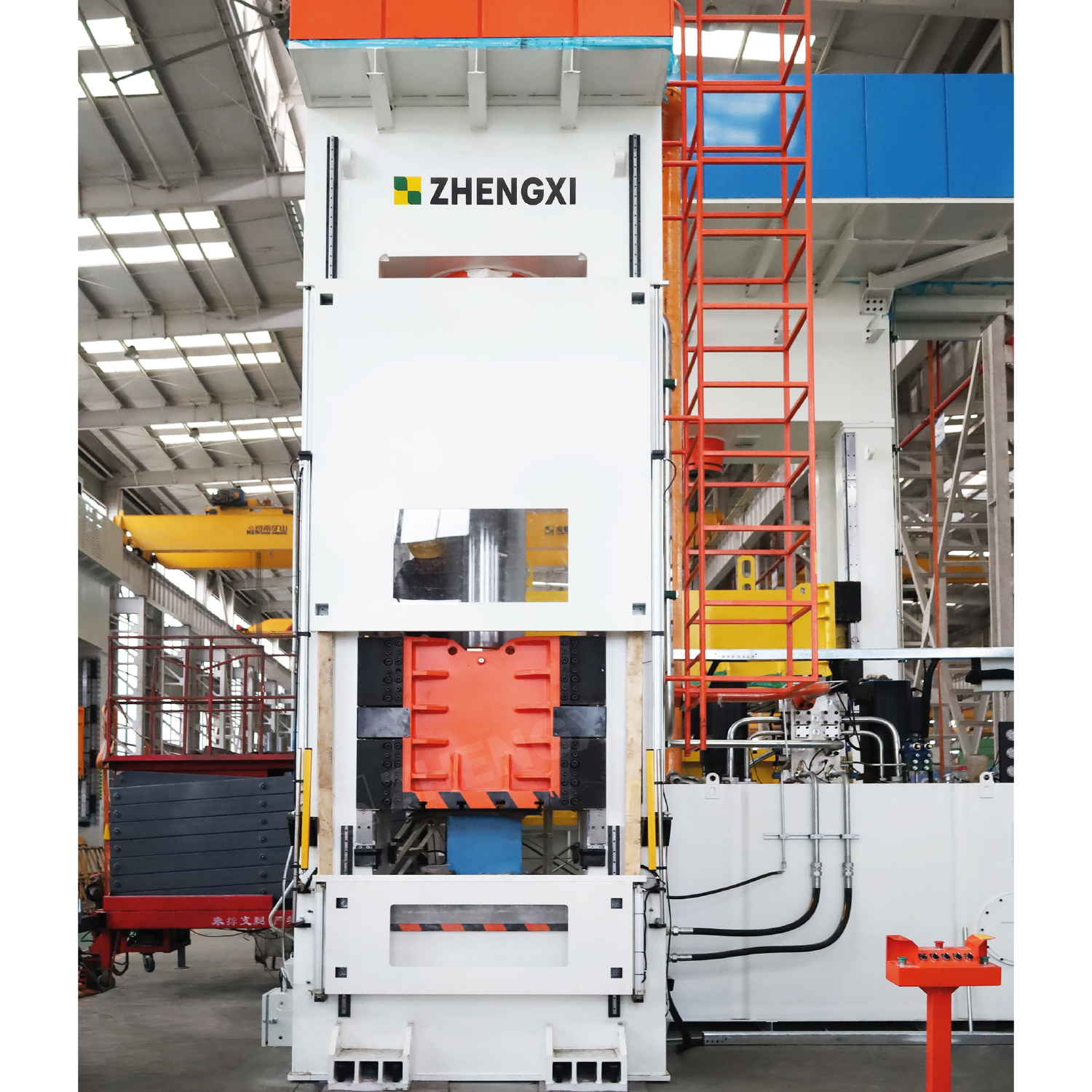

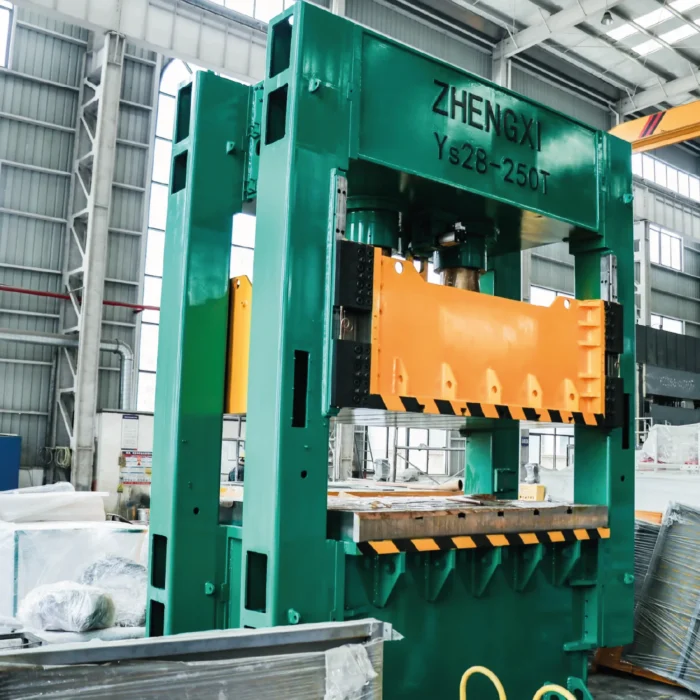

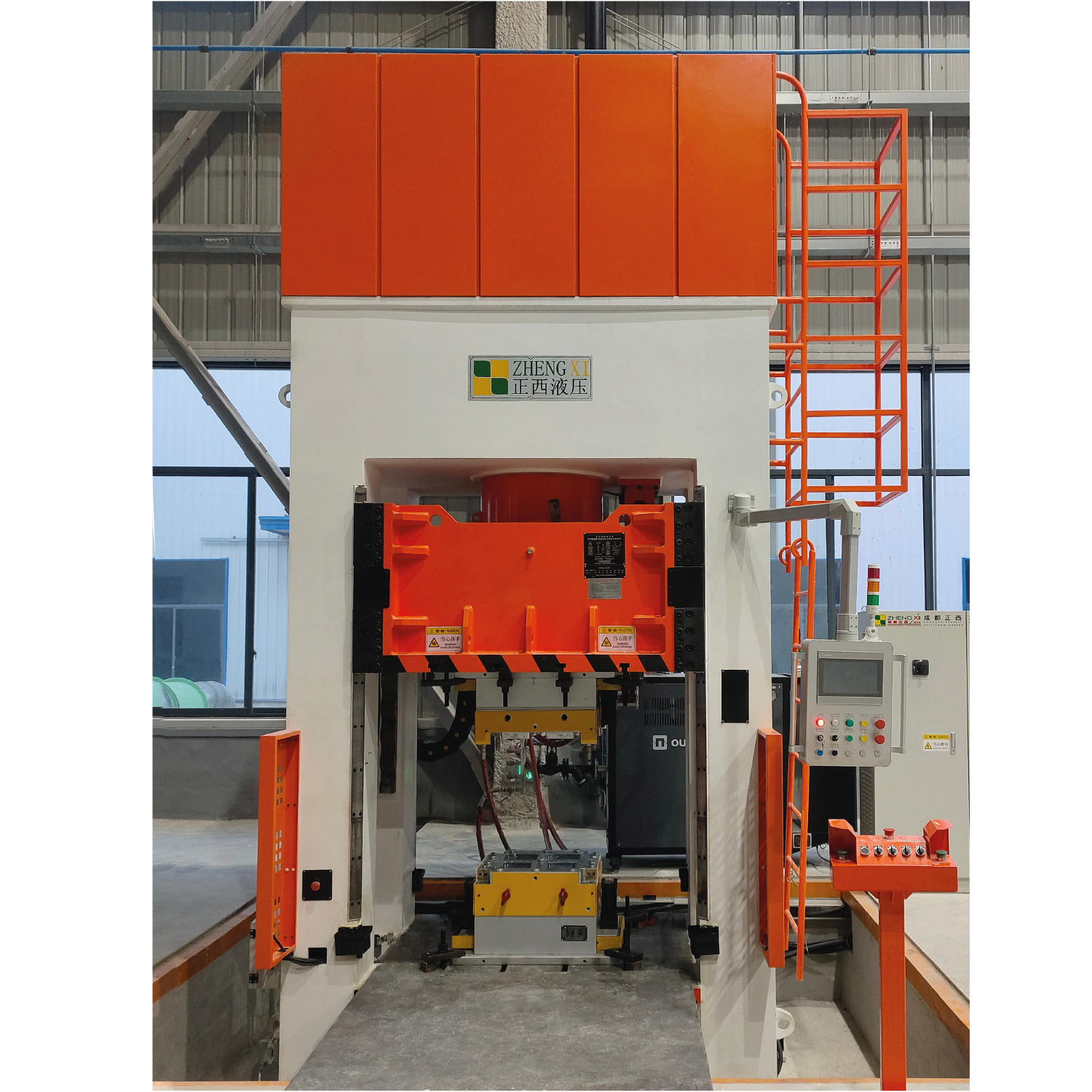

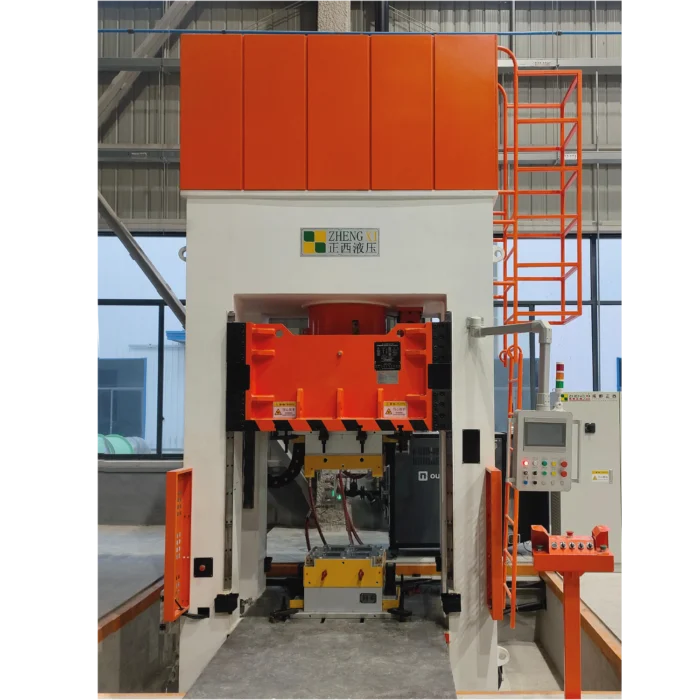

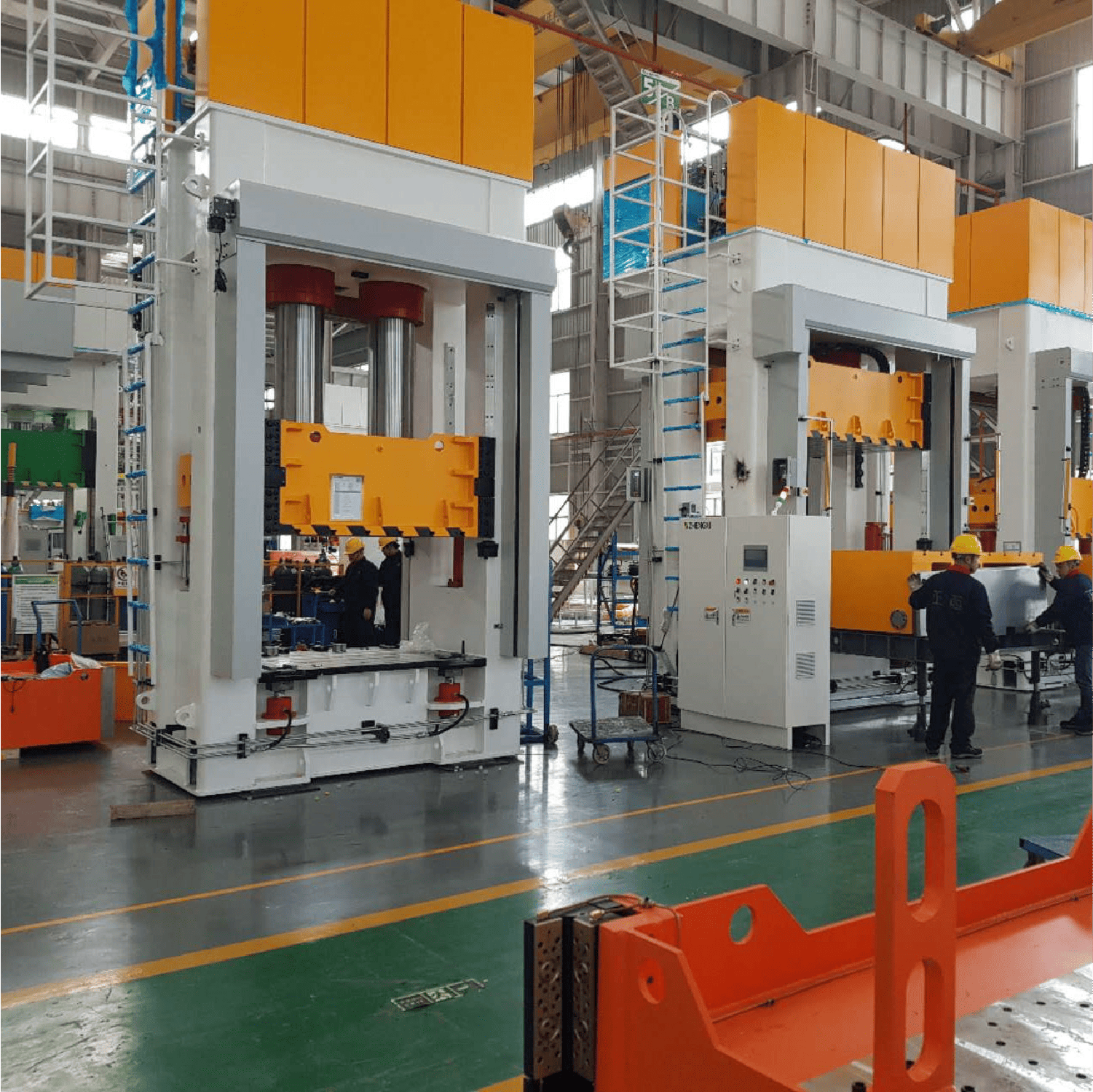

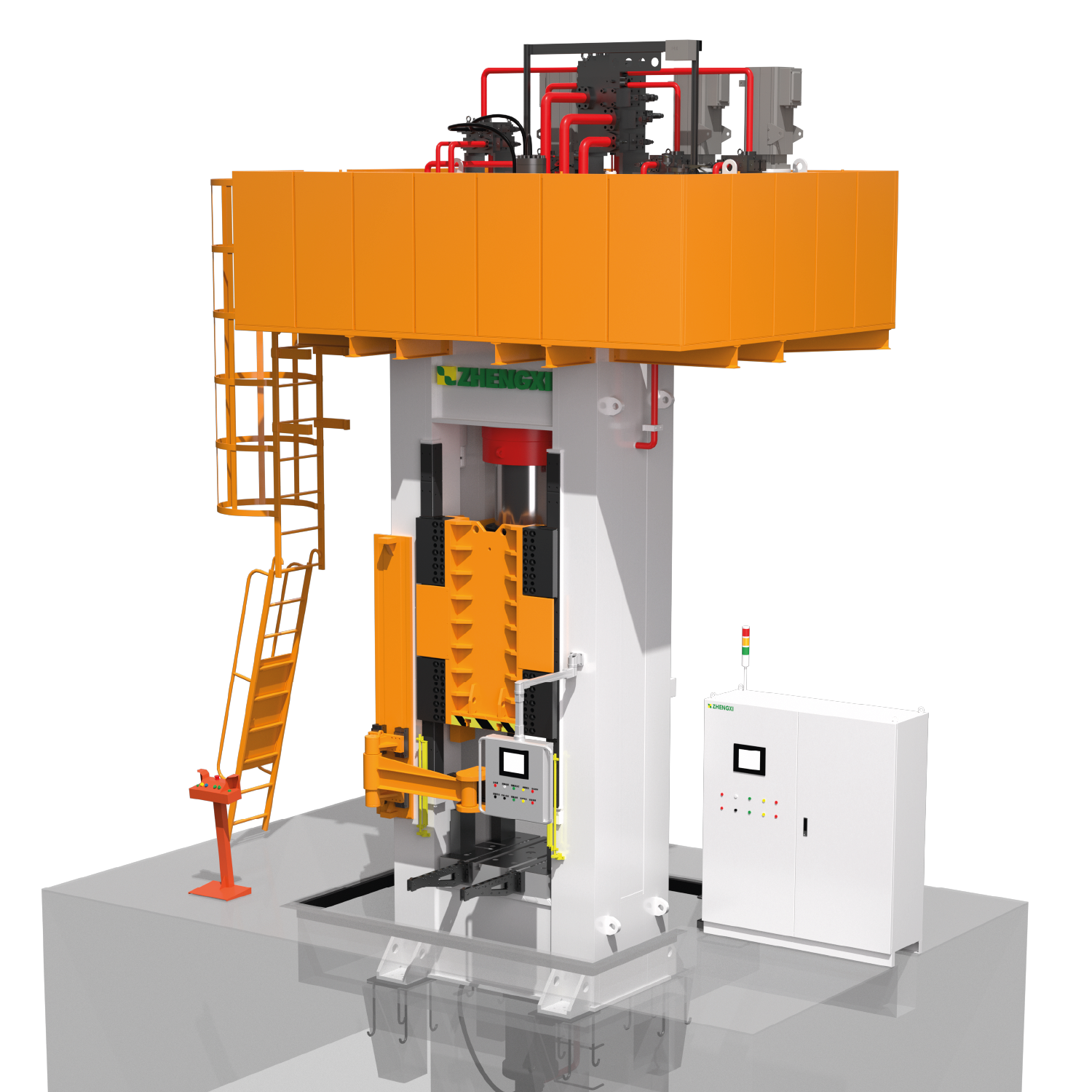

Рамный гидравлический пресс

Гидравлический пресс рамной конструкции обладает хорошей жесткостью и высокой точностью, большим сроком службы и высокой надежностью. Гидравлические прессы этой серии подходят для растяжения, гибки, отбортовки, холодной экструзии, штамповки, калибровки, прессования и других процессов обработки металлов, а также для прессования и формования изделий из порошковых, абразивных, пластиковых и изоляционных материалов

Категория: Гидравлический пресс, Промышленный пресс, Рамный пресс, Универсальный

Эксплуатационные характеристики +

Сварная станина пресса изготовлена из высокопрочной стали Q355B. После сварки проводится отжиг для устранения напряжений перед обработкой. Коэффициент запаса прочности основных конструктивных частей станины превышает 1,3. При проектировании всей машины используется компьютерная оптимизация конструкции и анализ методом конечных элементов;
Конструкция рамного типа обладает хорошей жесткостью, высокой стабильностью, не подвержена отклонениям точности после регулировки;
Выкатной рабочий стол для легкой смены прессформы или манипуляций с материалом/продуктом;
Гидравлическая система может быть установлена сверху и занимает небольшую площадь;
В конструкции гидравлических цилиндров используются высококачественные гидравлические уплотнения;
Поршень цилиндра оснащён наплавляемыми направляющими;
Регулируемая система направляющих, которая обладает высокой устойчивостью к нагрузкам и повышенной точностью. Такая система отличается высокой скоростью и низким уровнем вибрации.

Дополнительные опции +

Пресс-форма
Робот манипулятор
Система нагрева
Система подачи заготовки

Таблица параметров +

Открыть таблицу

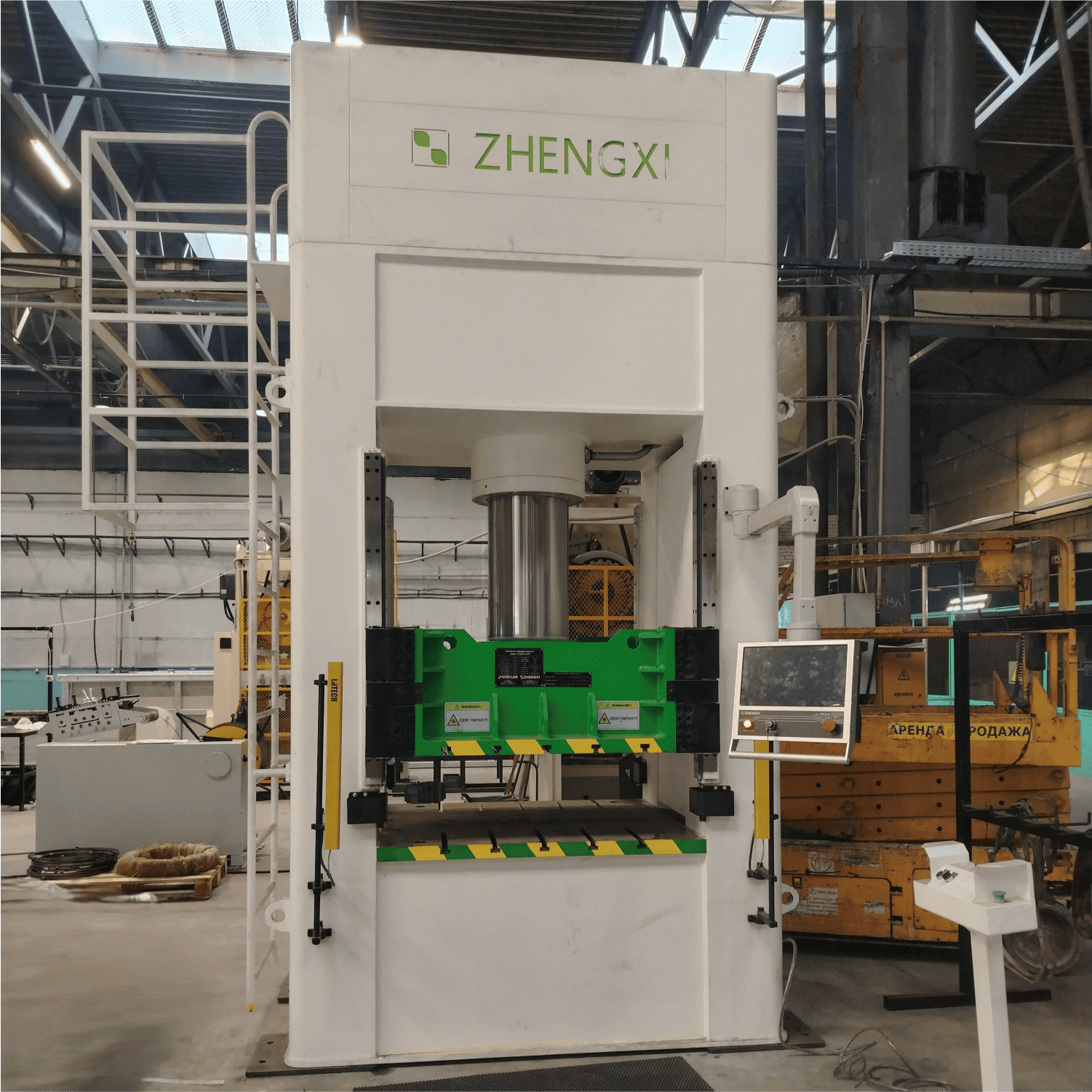

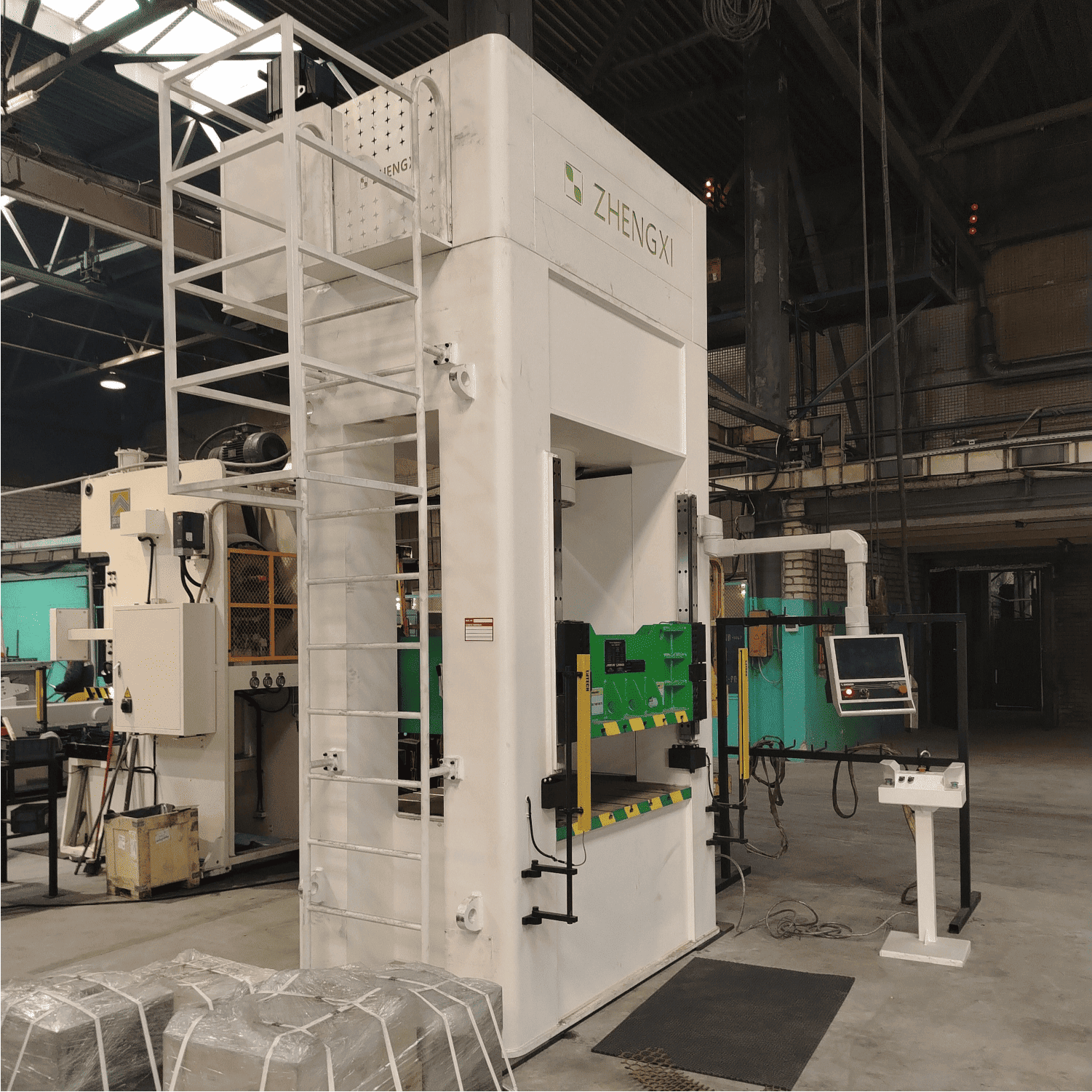

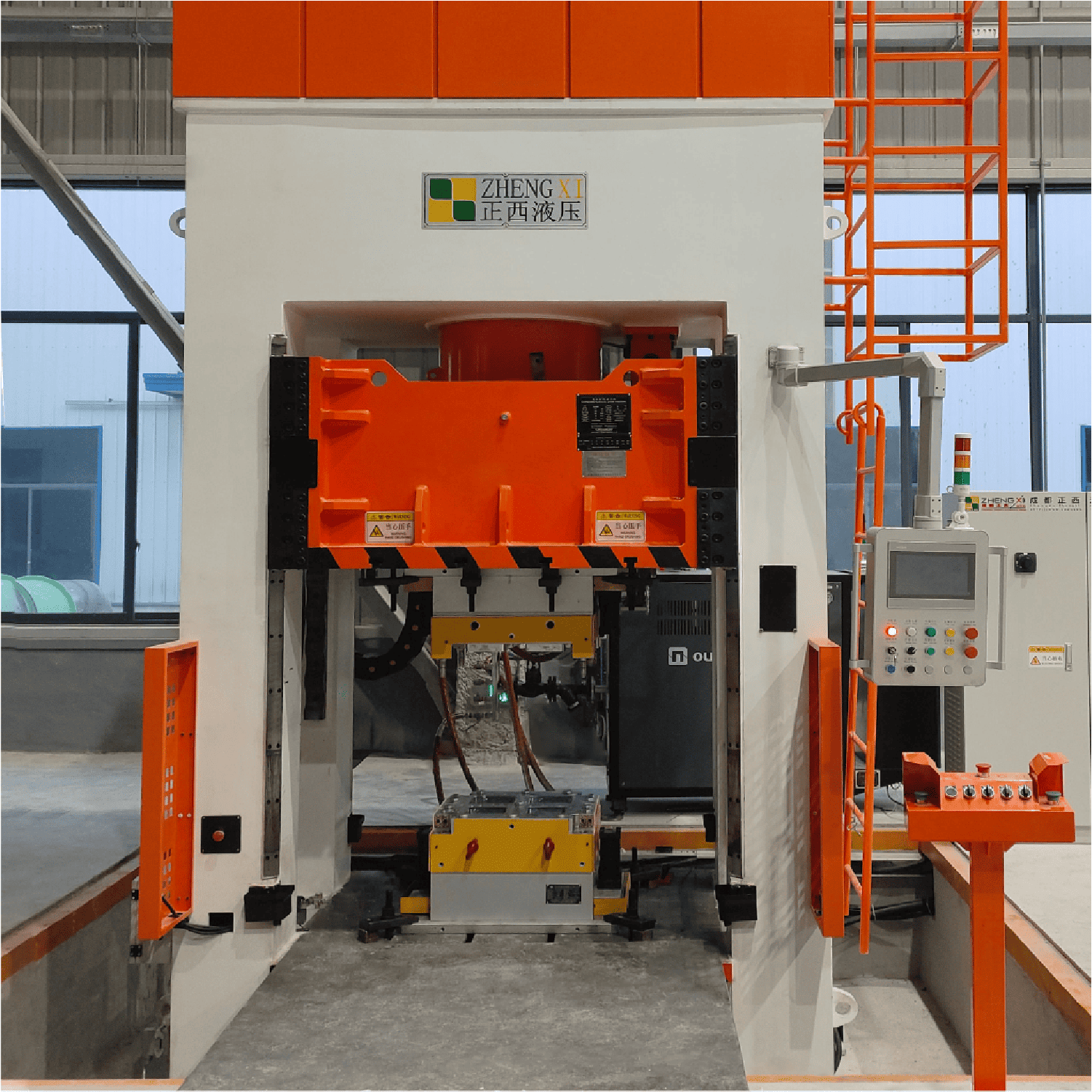

Рамный гидравлический пресс серии Yz34K

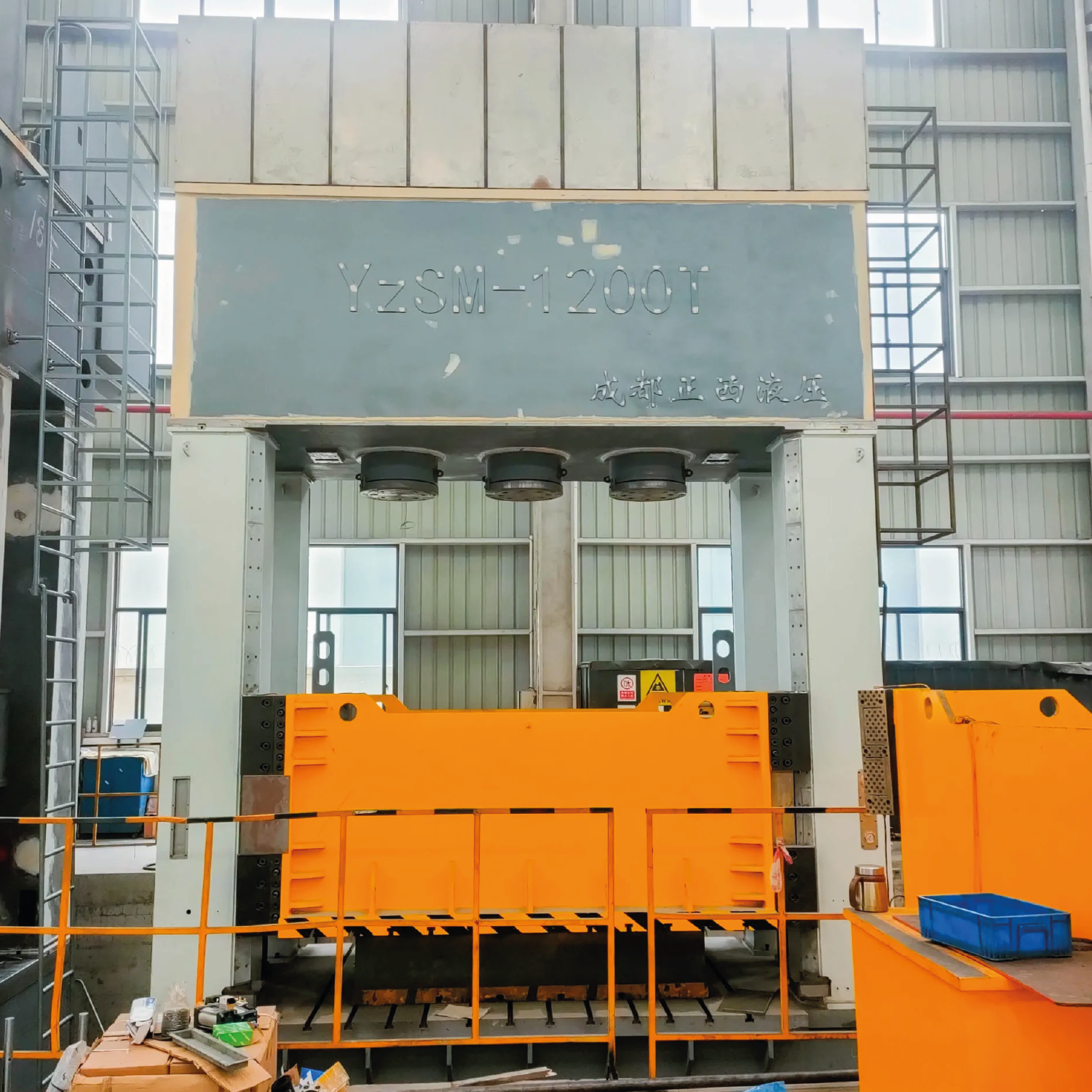

Рамный гидравлический пресс отличается от колонных аналогов тем, что его силовая конструкция представляет собой цельносварную или литую раму H-образного профиля. Это обеспечивает исключительную жёсткость станины и минимальные упругие деформации при полной нагрузке. Серия Yz34K от ZhengXI выпускается с усилием от 100 до 2000 тонн и предназначена для широкого спектра задач

Конструктивные особенности и диапазон усилий

В промышленном гидравлическом прессе рамного типа подвижная траверса перемещается строго вертикально благодаря встроенным направляющим. Это гарантирует параллельность рабочих плоскостей и точность позиционирования инструмента. Гидропресс оснащается одним или несколькими рабочими цилиндрами в зависимости от требуемого усилия и характера операций

Номинальное усилие серии — от 100 до 2000 тонн, ход траверсы настраивается под конкретную оснастку. Скорость холостого подвода повышена для сокращния цикла, а рабочий ход выполняется на пониженной скорости с полным контролем давления. Управление может быть ручным, полуавтоматическим или с ЧПУ. Гидравлическая станция вынесена за пределы рамы, что упрощает техническое обслуживание и снижает вибрацию

Применение в промышленности

Рамный гидравлический пресс универсален и применяется для штамповки, вытяжки, правки, запрессовки, гибки и калибровки. Открытая рабочая зона с трёх сторон позволяет использовать роботизированную загрузку и интегрировать пресс в автоматическую линию. Помимо металлообработки, оборудование подходит для прессования порошковых, пластиковых и композитных материалов

Поставка рамных прессов ZhengXI в Россию осуществляется с полным комплектом эксплуатационной документации, запасными частями на первый период эксплуатации и возможностью шеф-монтажа на площадке заказчика
