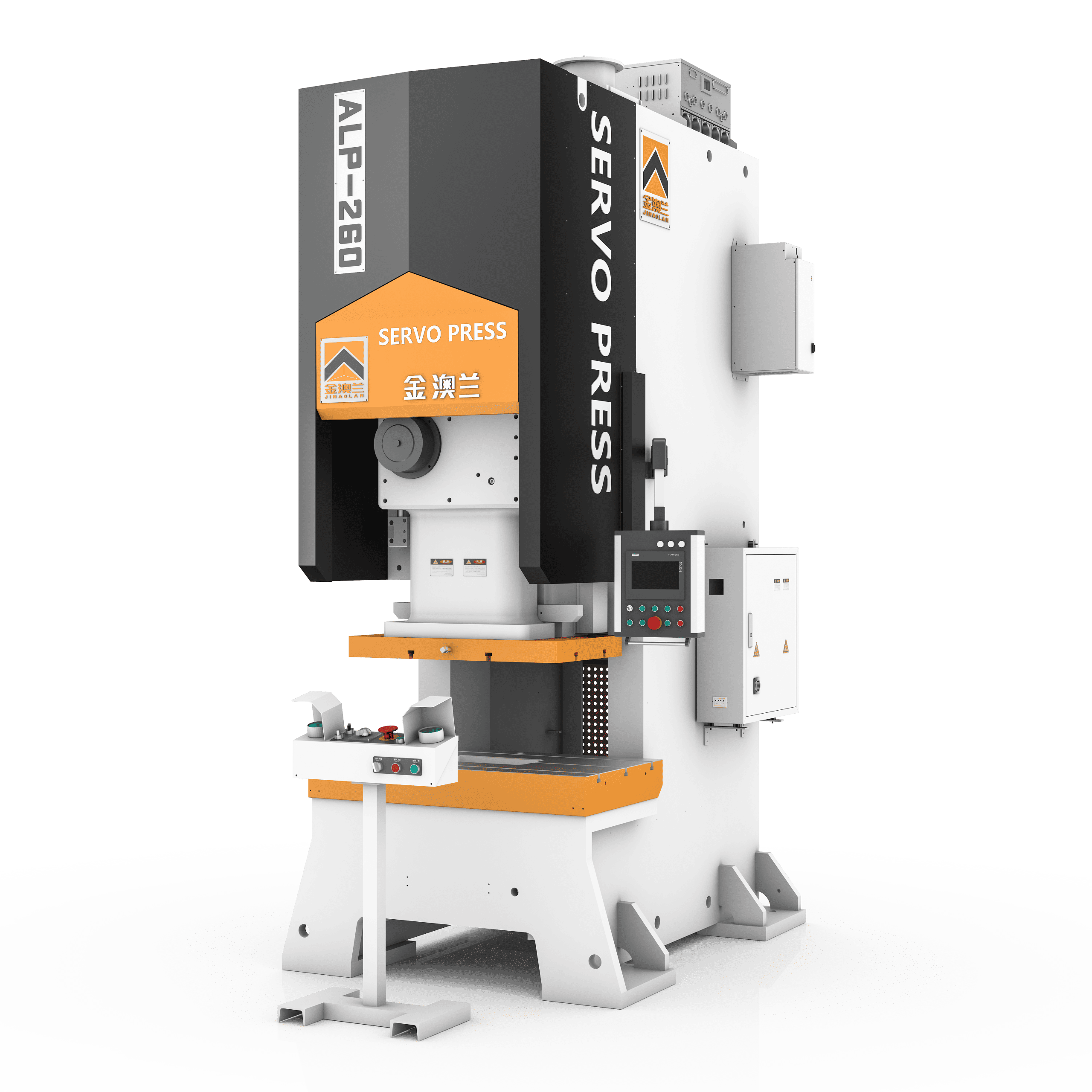

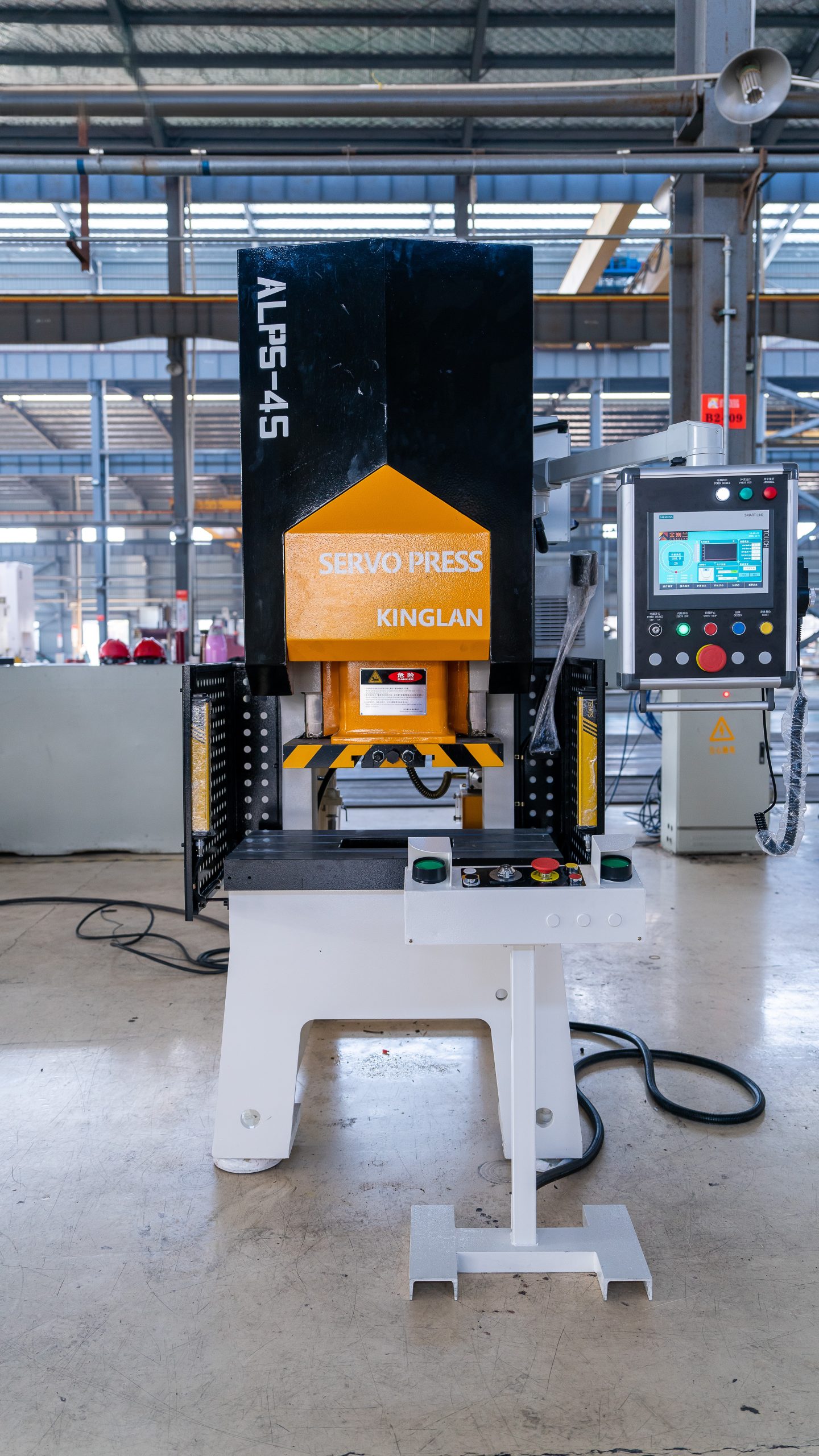

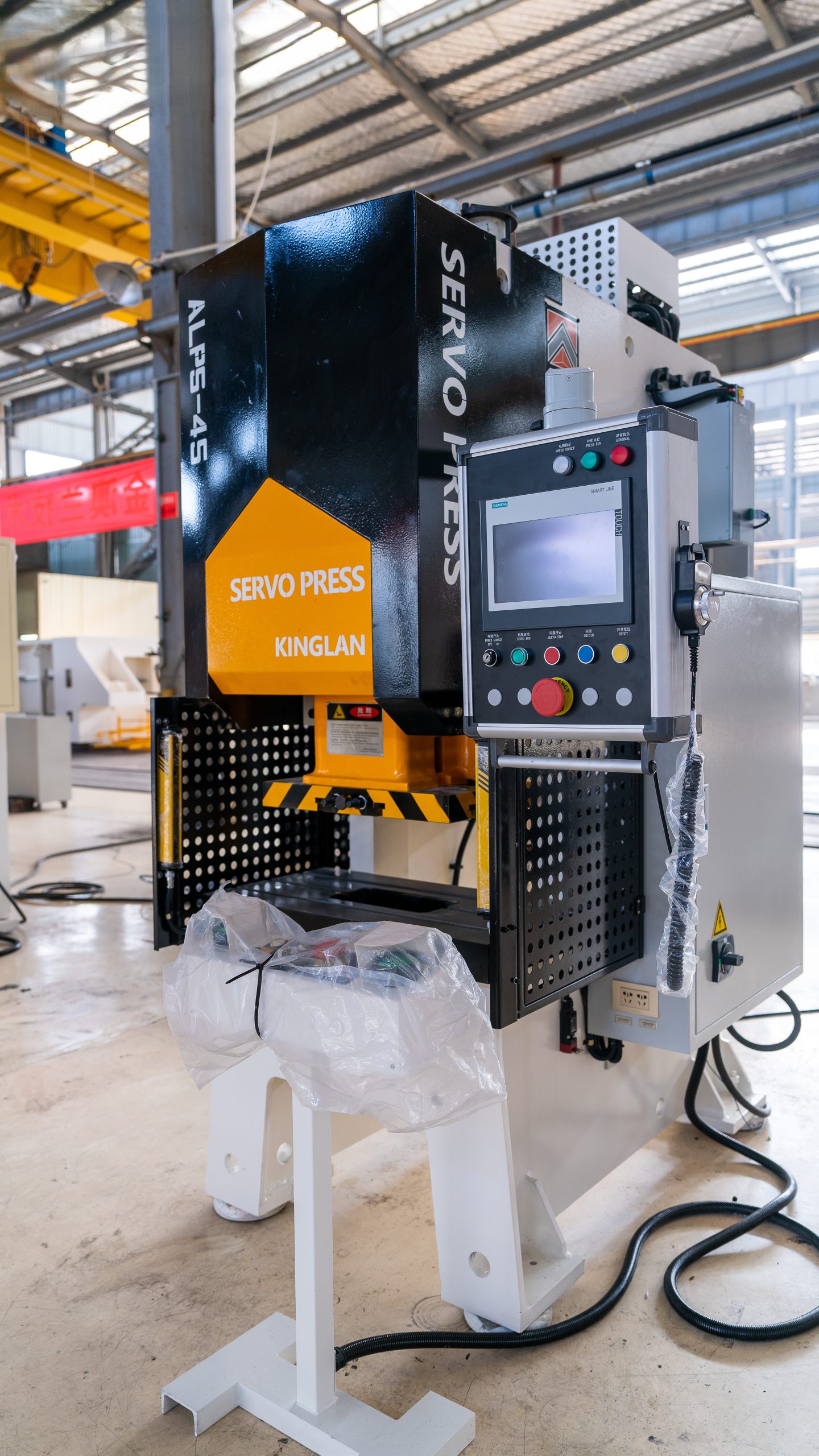

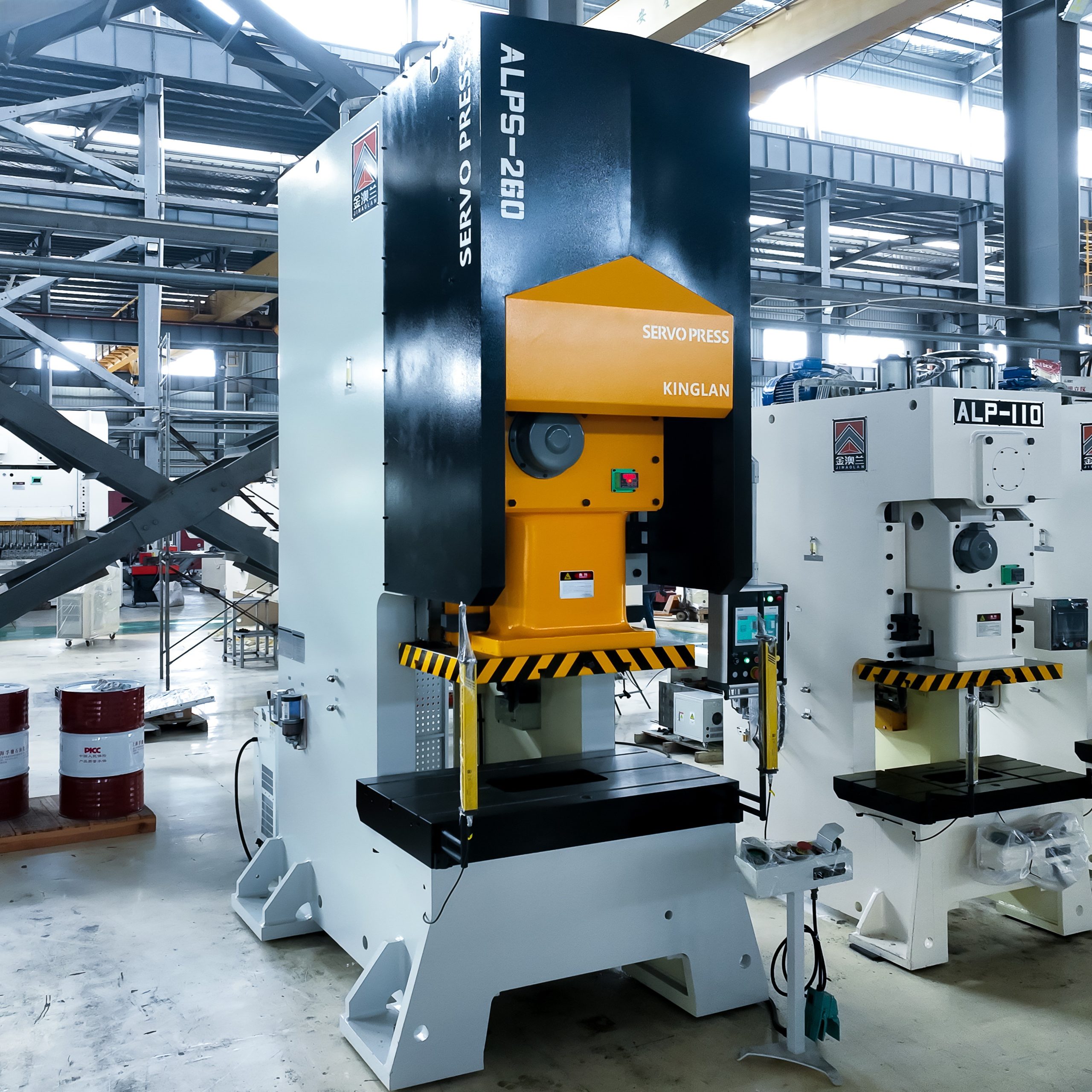

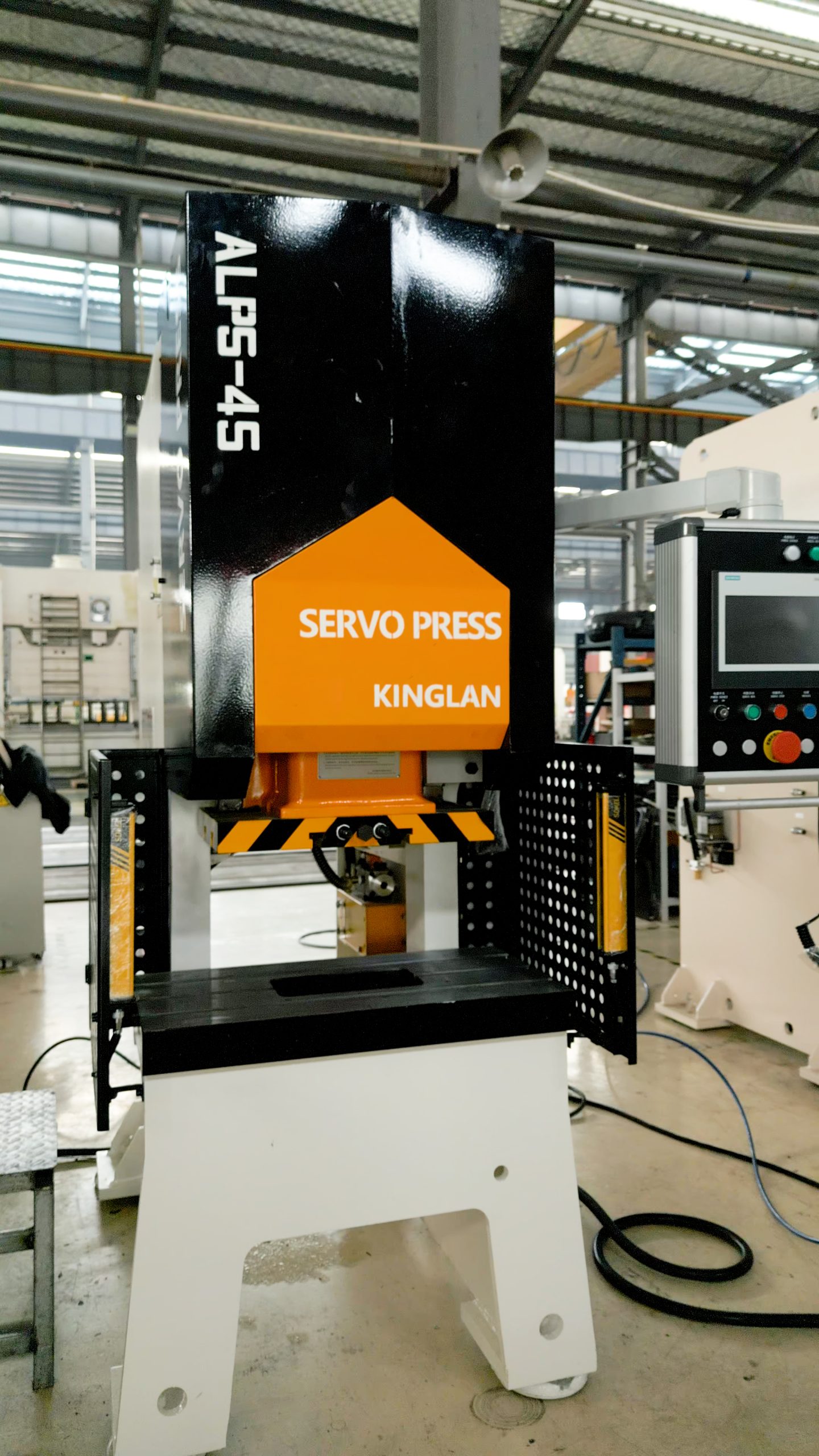

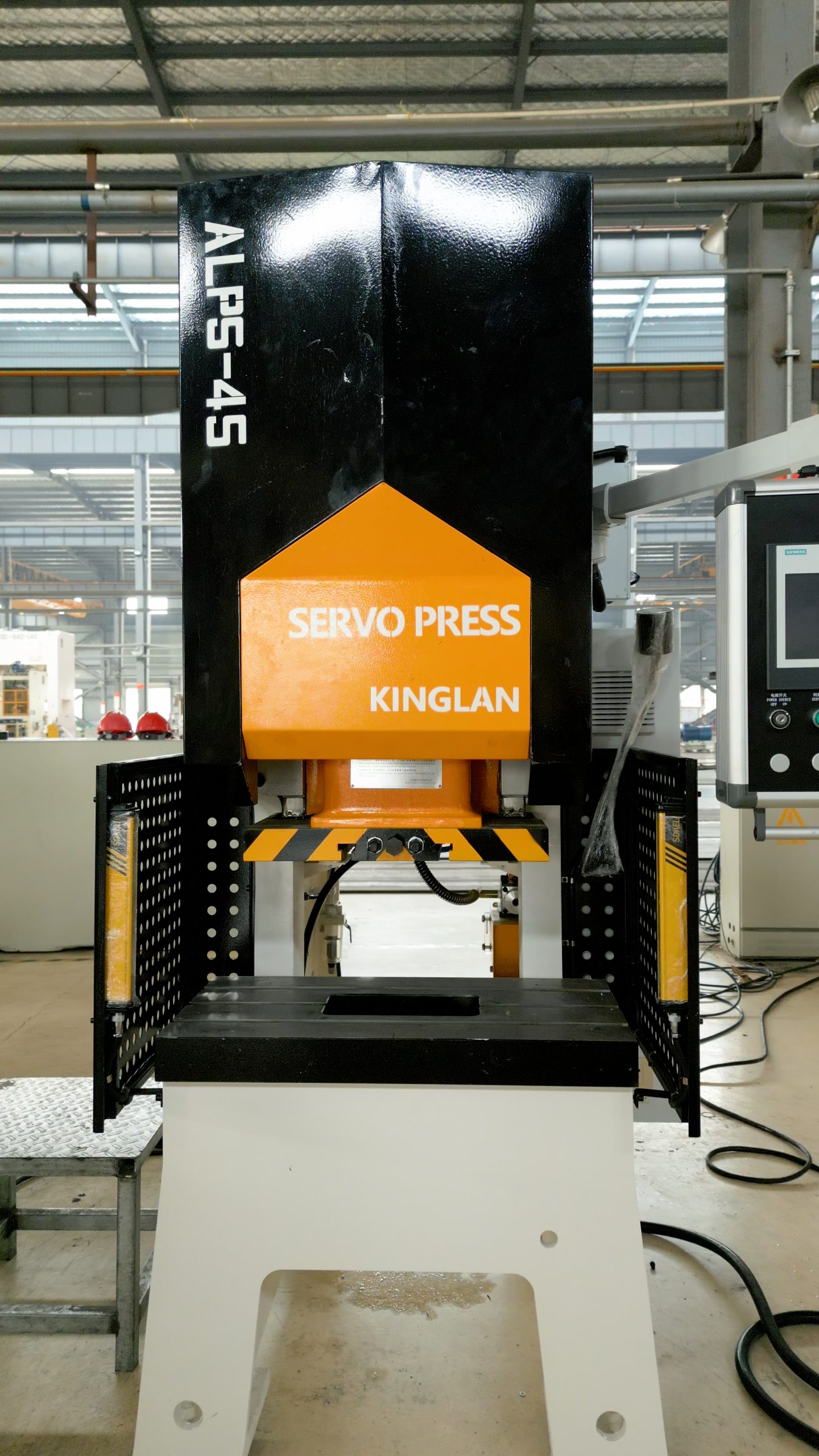

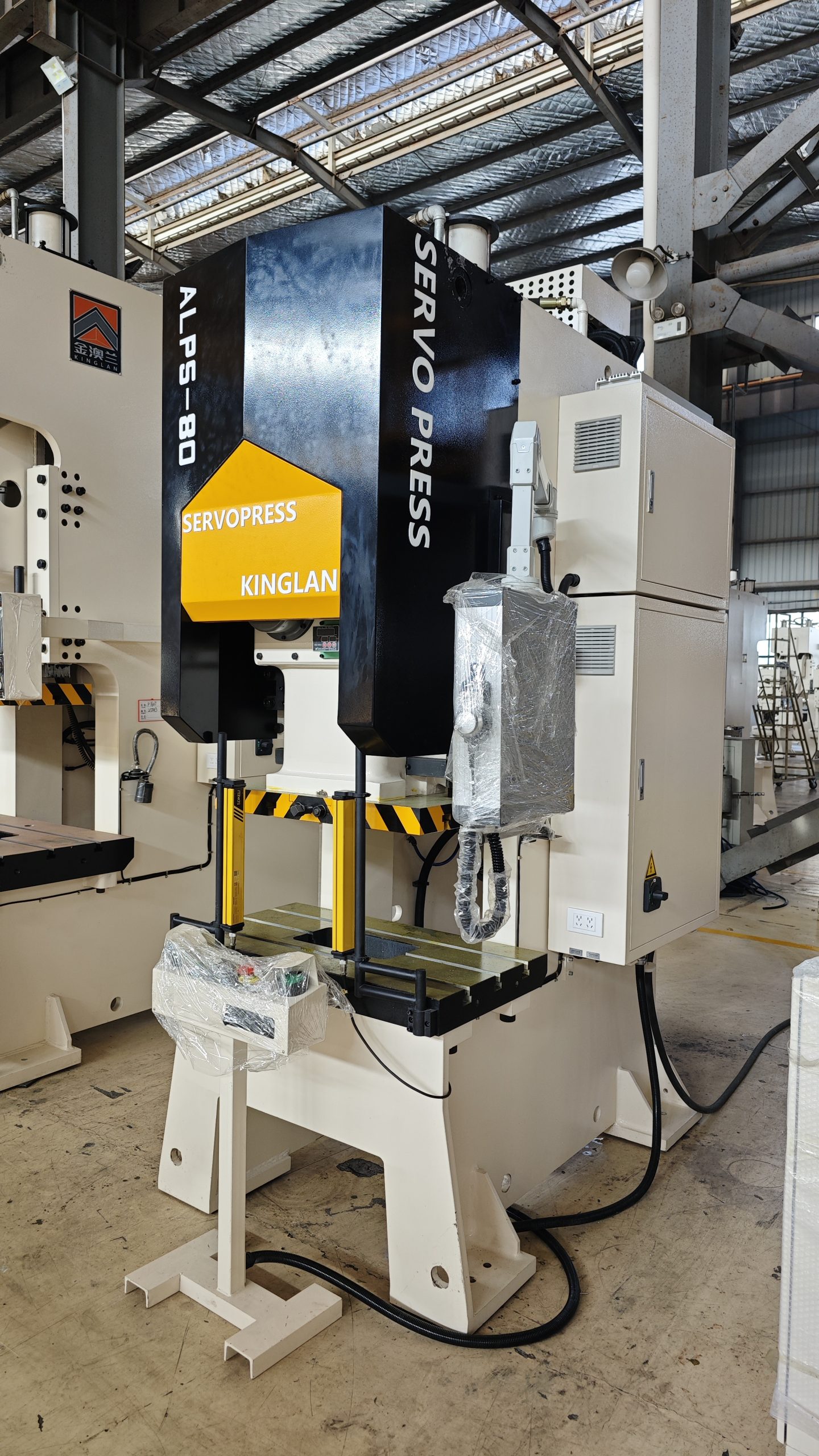

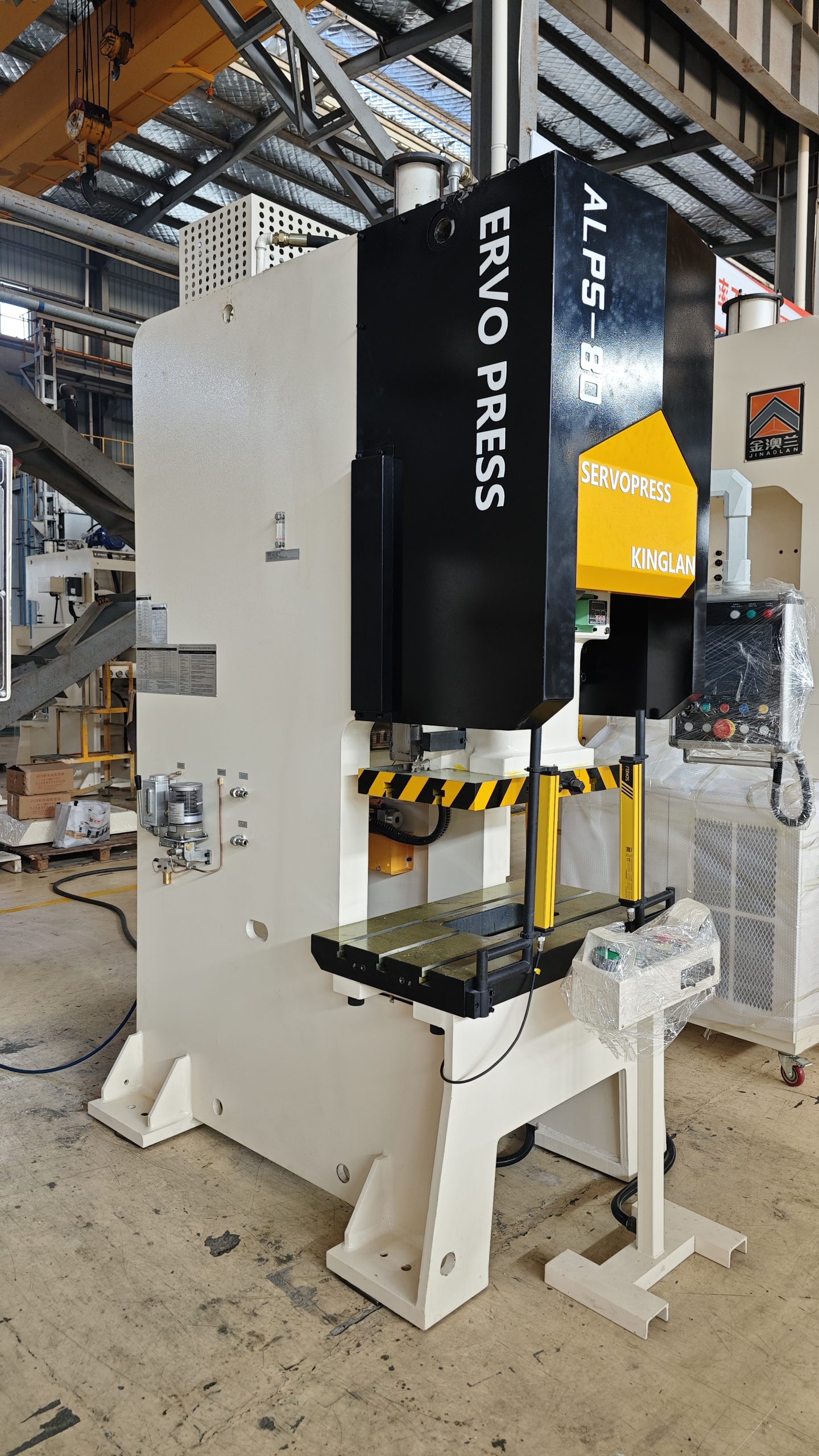

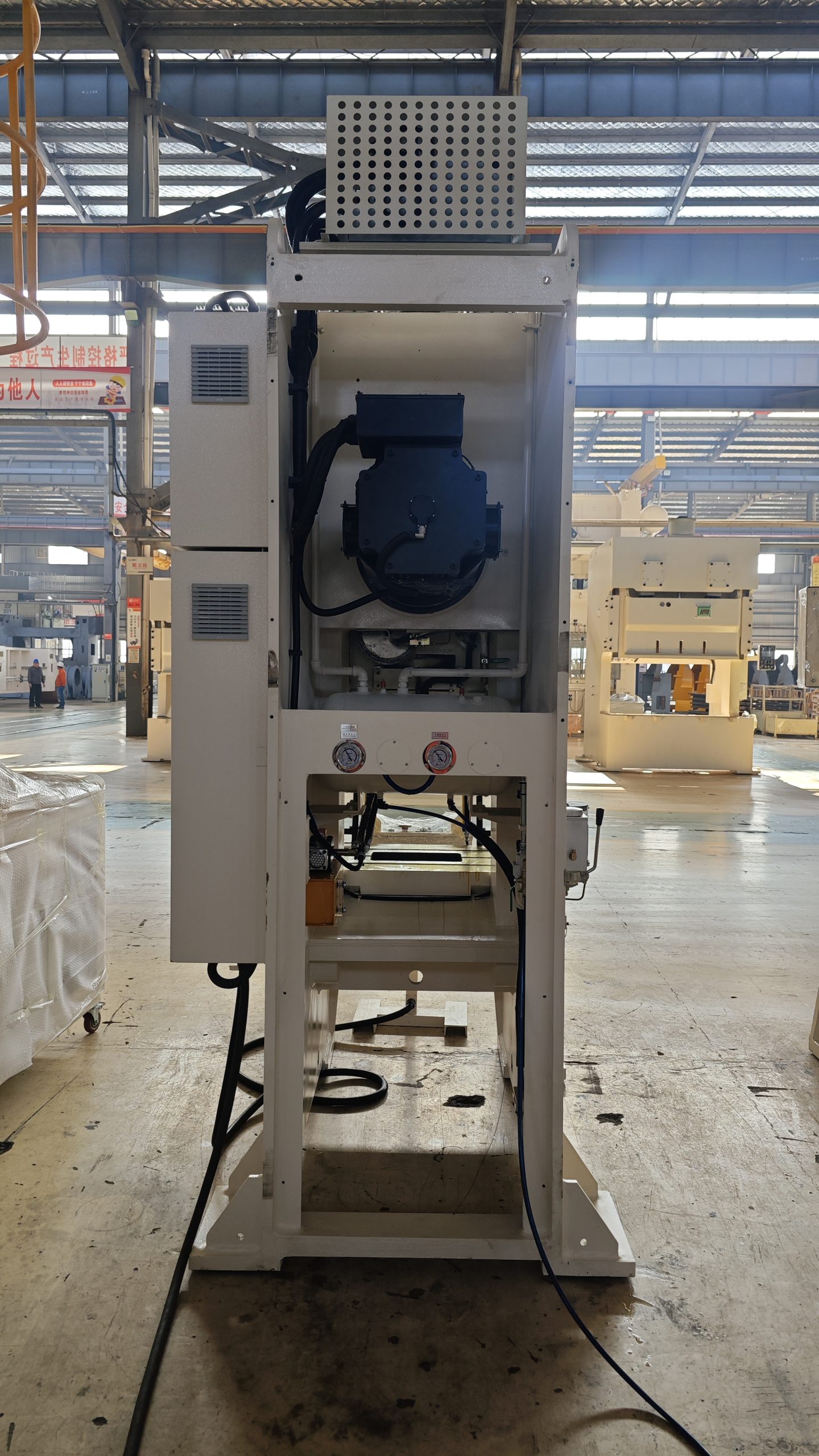

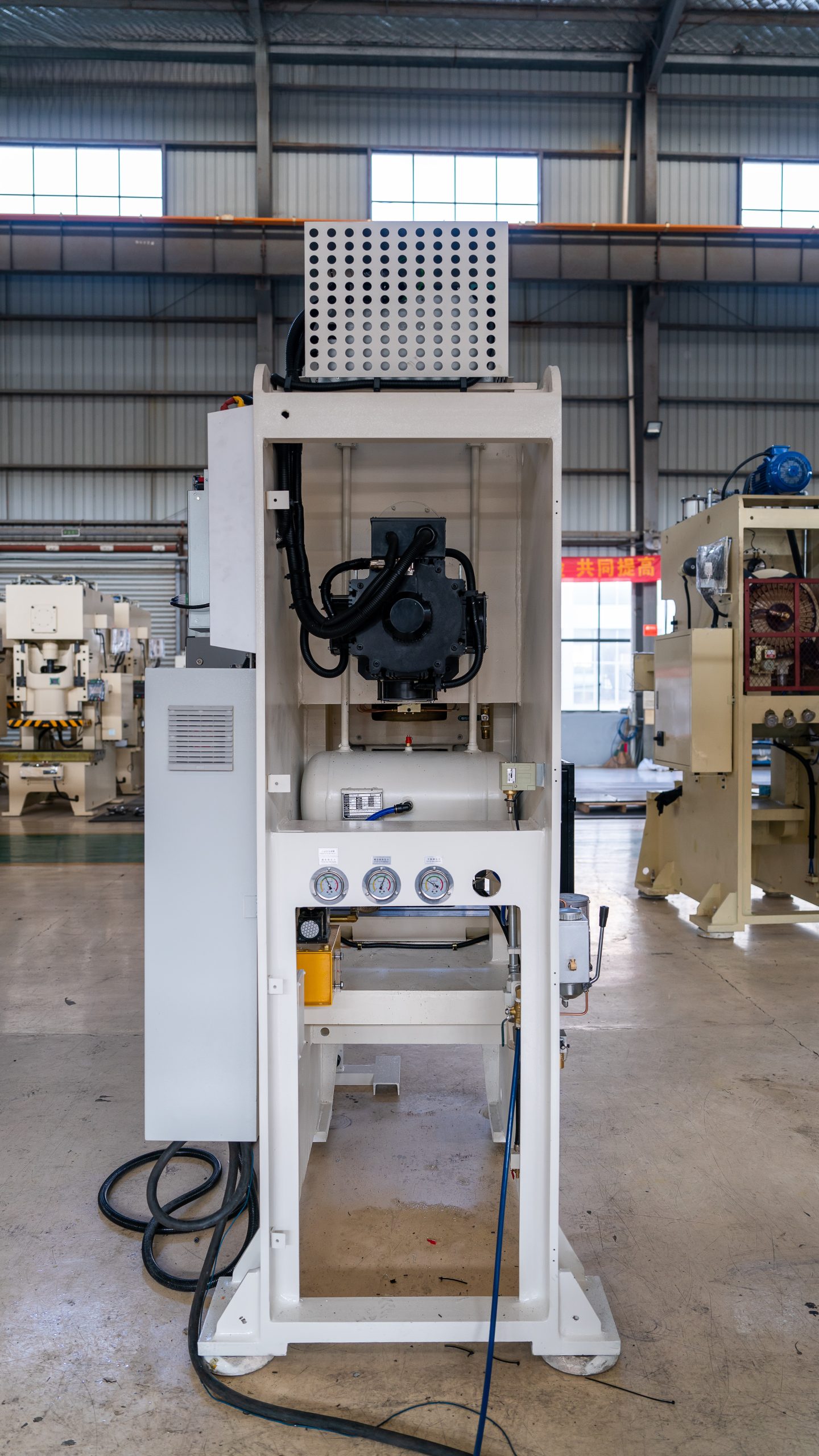

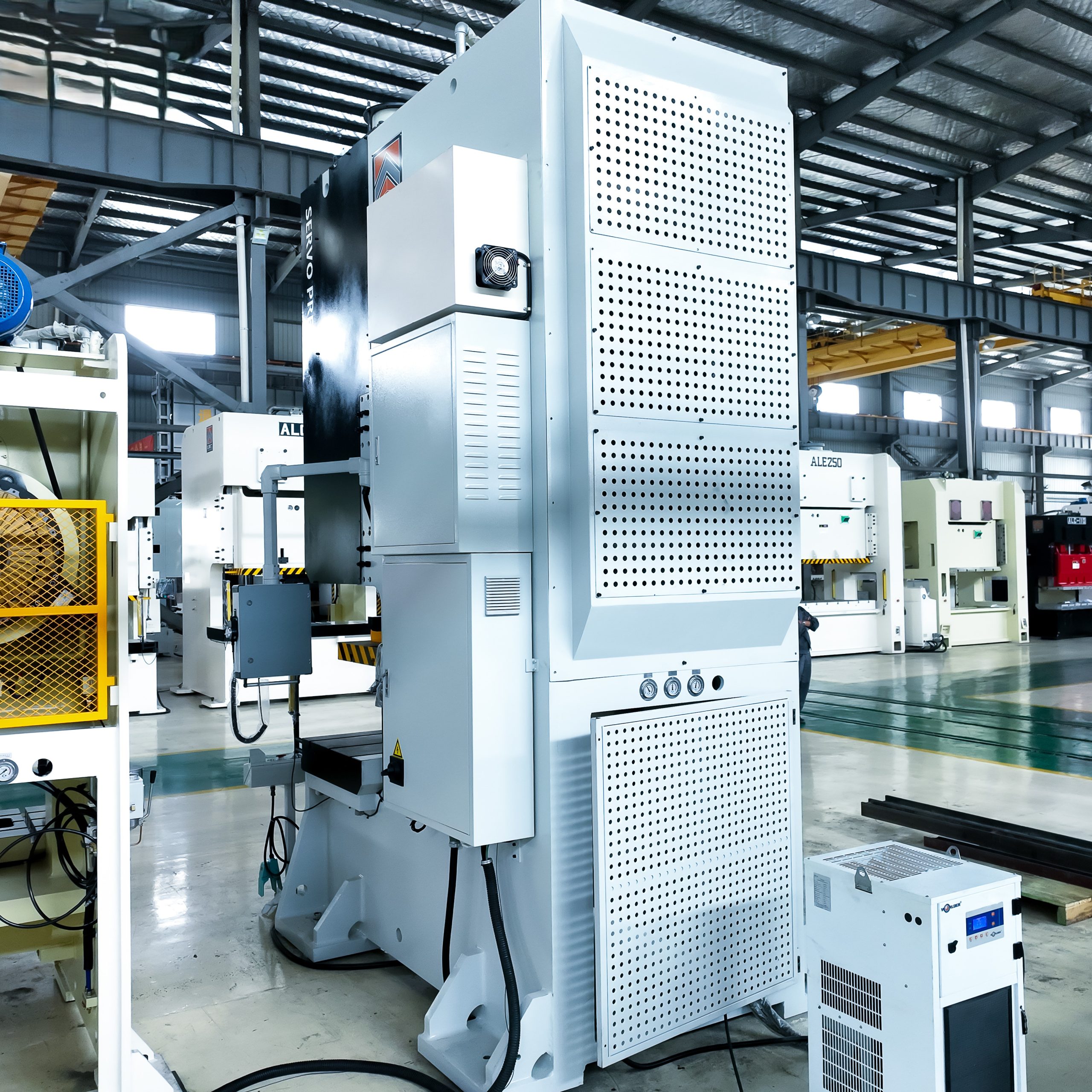

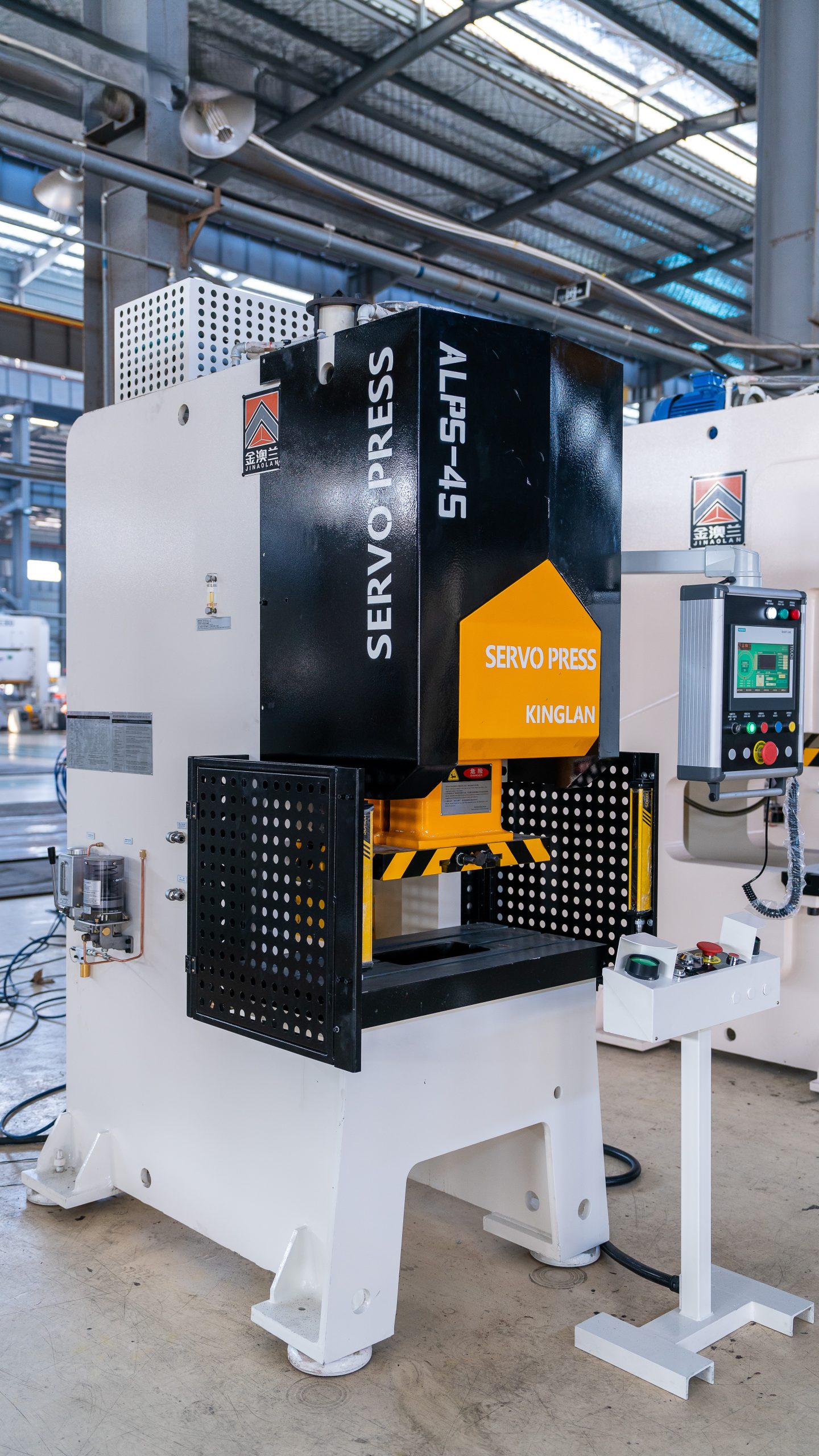

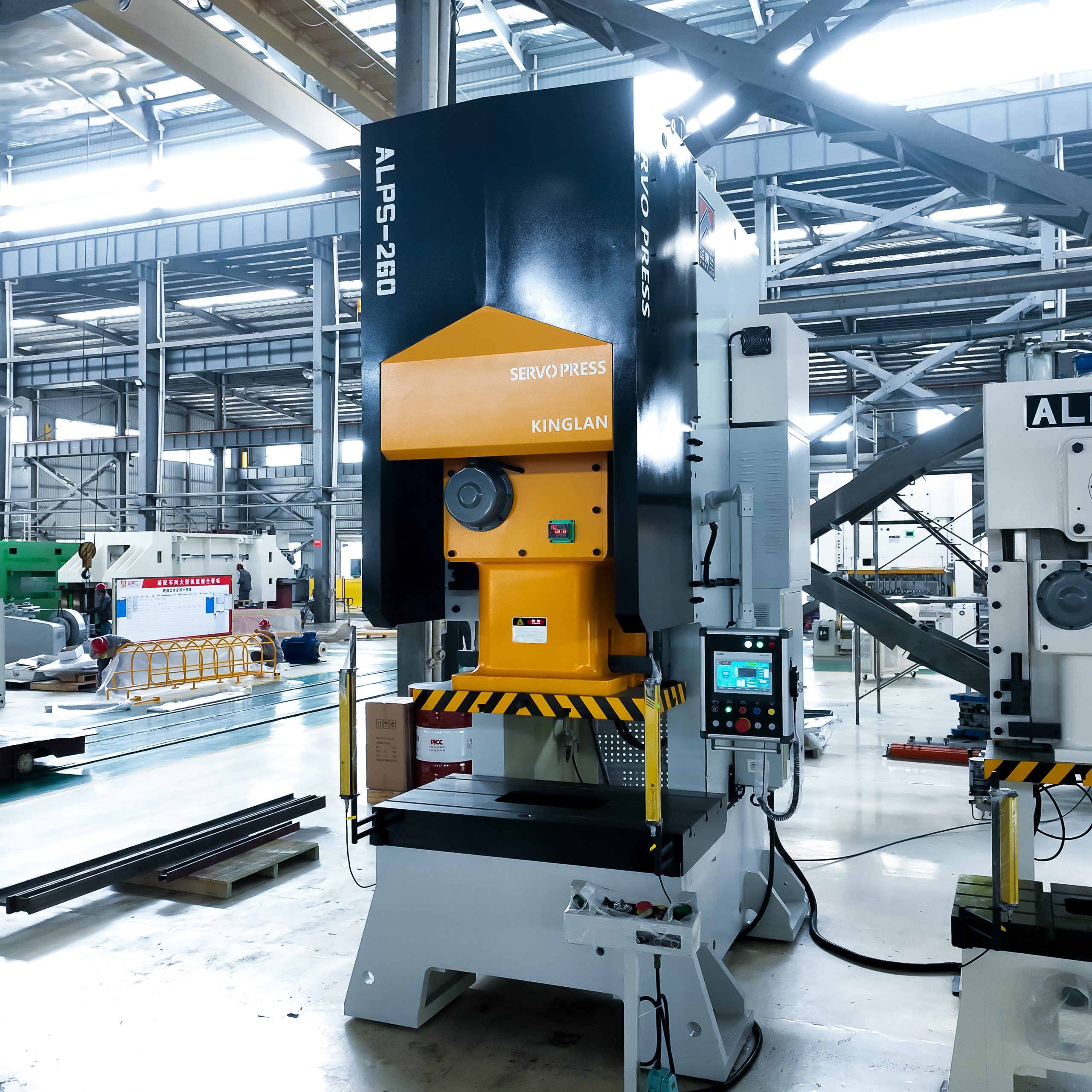

Кривошипный пресс С-образный серии ALP/ALPS

Открытые С-образные кривошипные прессы серии ALP: усилие 25–315 т, варианты В и Г по ходу и скорости. Вырубка, пробивка, гибка, формовка. Подбор и поставка.

Категория: Кривошипный пресс, Промышленный пресс, Штамповка

Эксплуатационные характеристики +

Открытая С-образная рама — удобный трёхсторонний доступ к рабочей зоне и штампу.
Фиксированные направляющие ползуна шестигранного сечения — жёсткость и точность хода.
Два конструктивных варианта: вариант В (увеличенный ход, меньшая частота) и вариант Г (уменьшенный ход, повышенная частота) — подбор под конкретный процесс.
Управление на базе программируемого контроллера.
Требуемое давление пневмосети: 5–6 кгс/см².
Точность: 1-й класс по стандарту на механические прессы.

Дополнительные опции +

Пневматическая подушка (кроме ALP-25): усилие 2,3–14 т, ход 50–100 мм, площадь 300×230…810×480 мм.
Электрическая централизованная смазка.
Устройство быстросмены штампа: подъёмник, зажим, направляющий рычаг.
Устройство выбивки.
Фотоэлектрическая защита рабочей зоны.
Антивибрационные опоры.

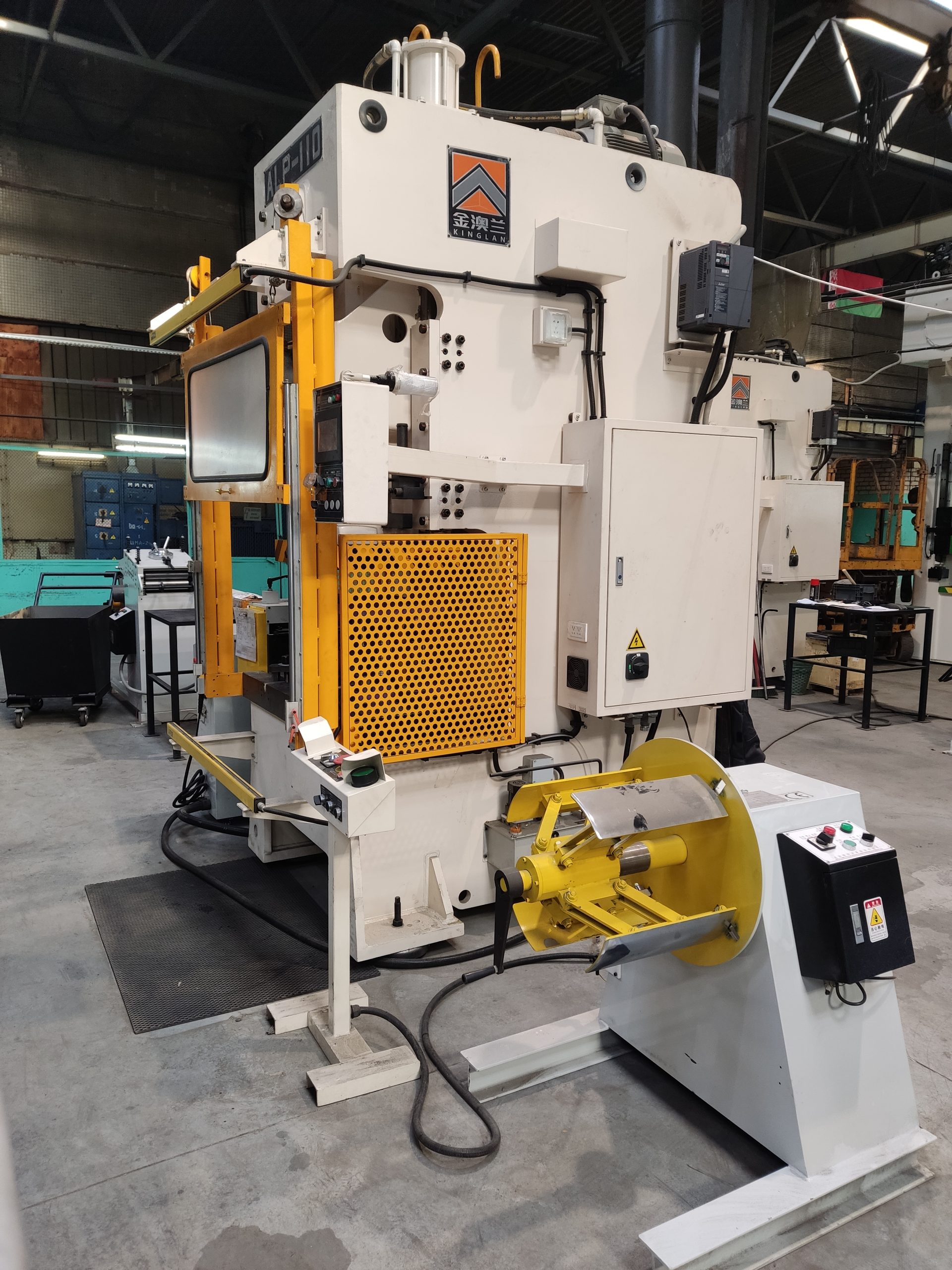

Периферия для автоматической линии: устройство подачи, размоточный станок, правильный станок, манипулятор-перекладчик.

Таблица параметров +

Открыть таблицу

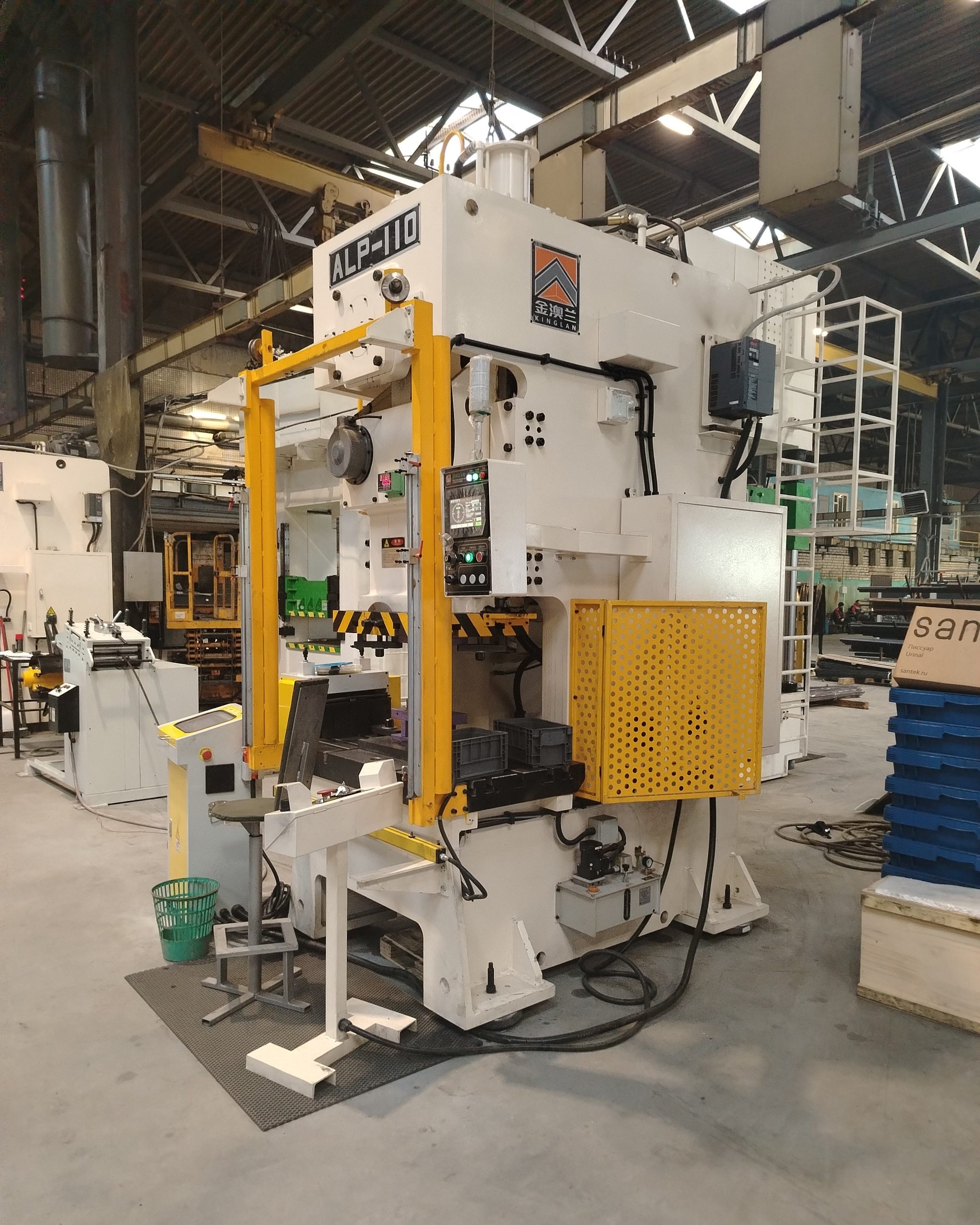

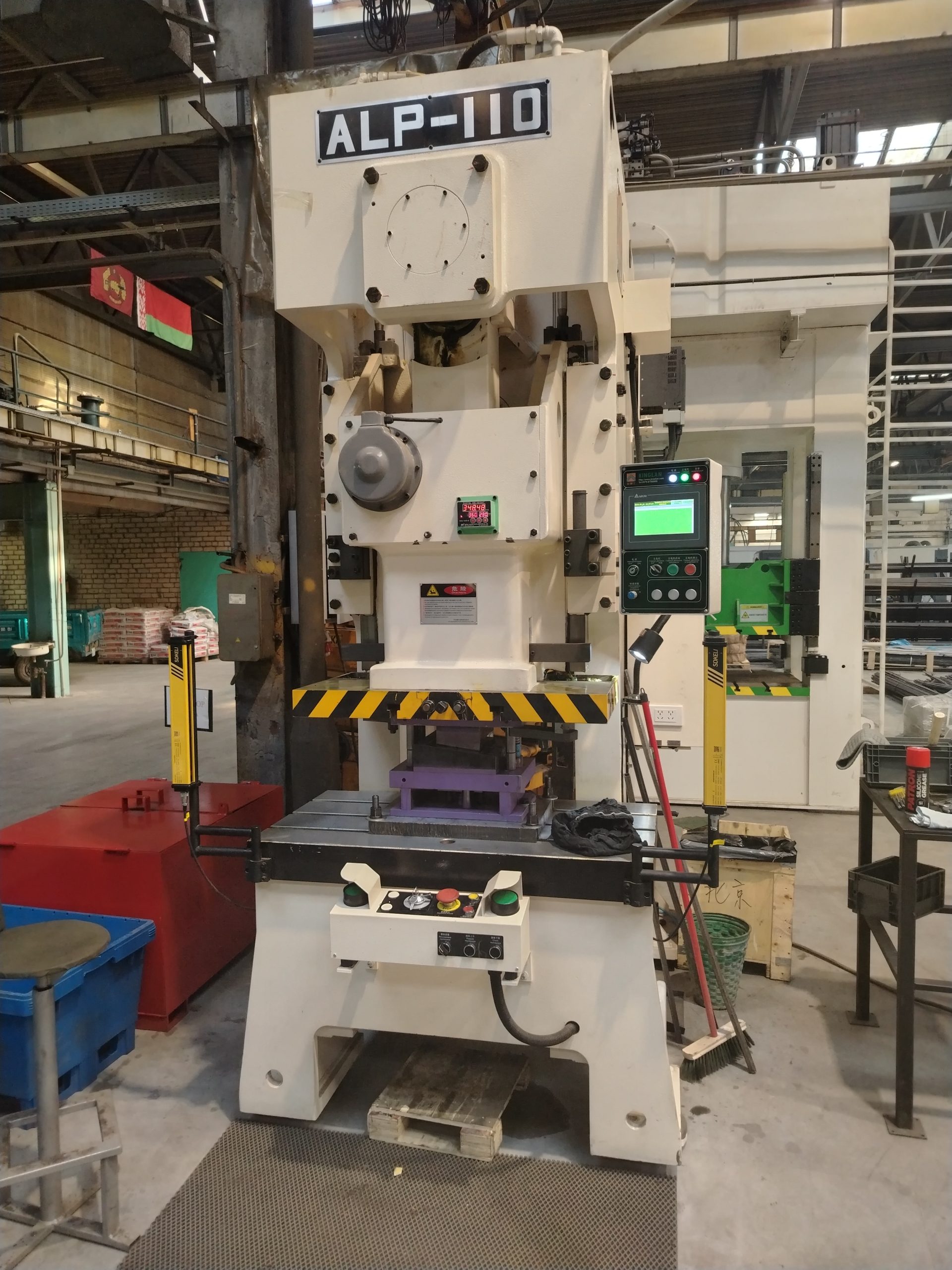

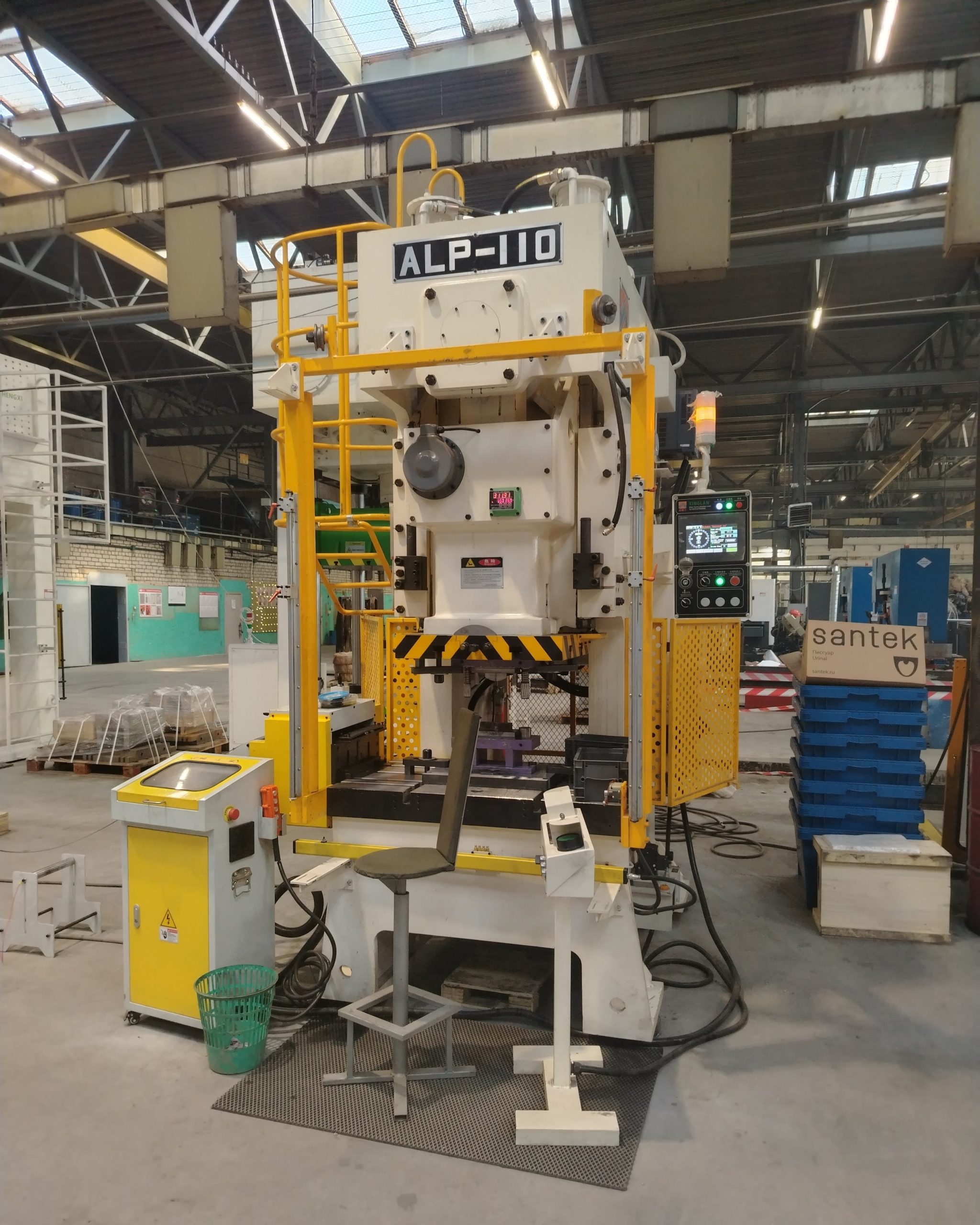

Кривошипный пресс С-образный серии ALP

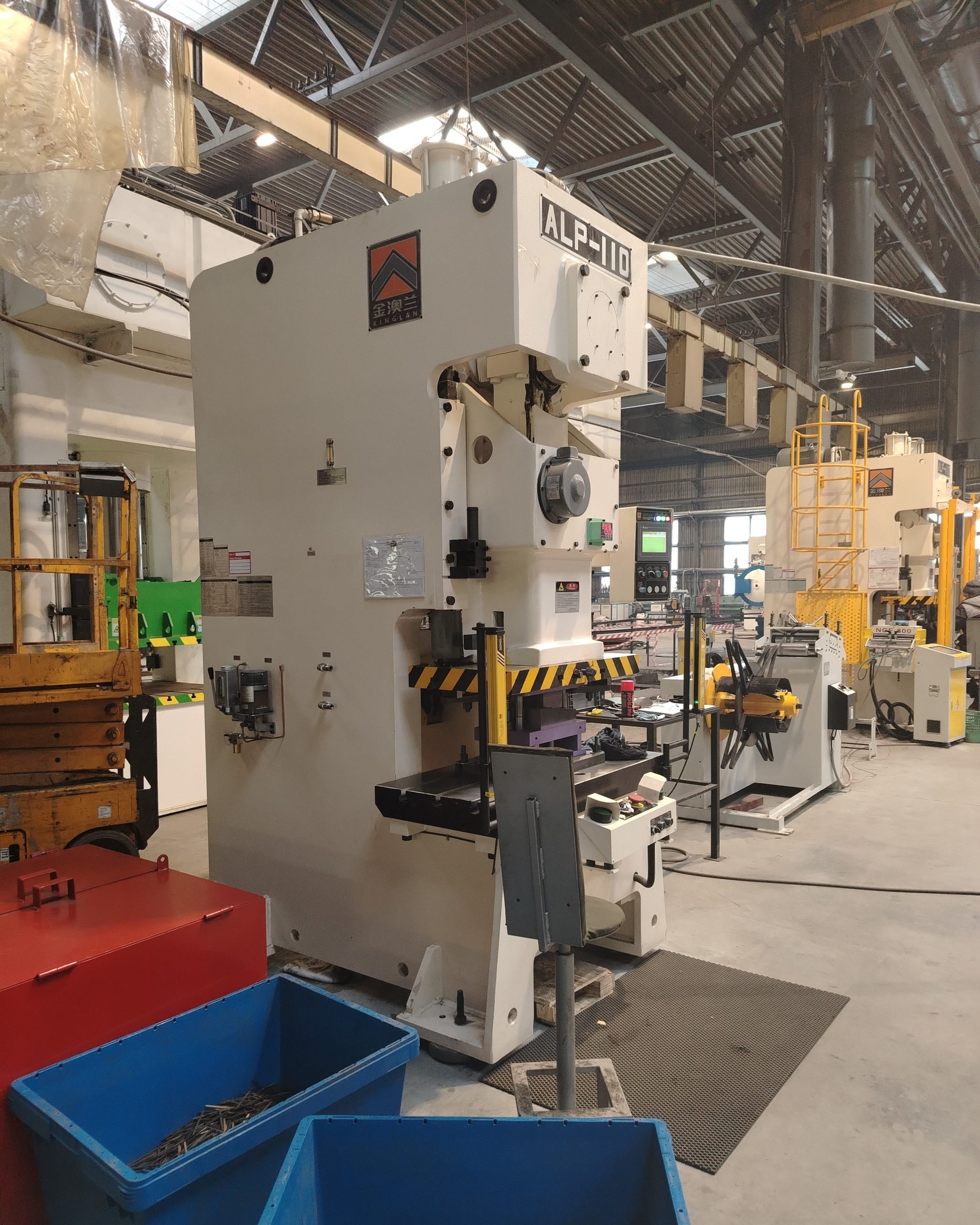

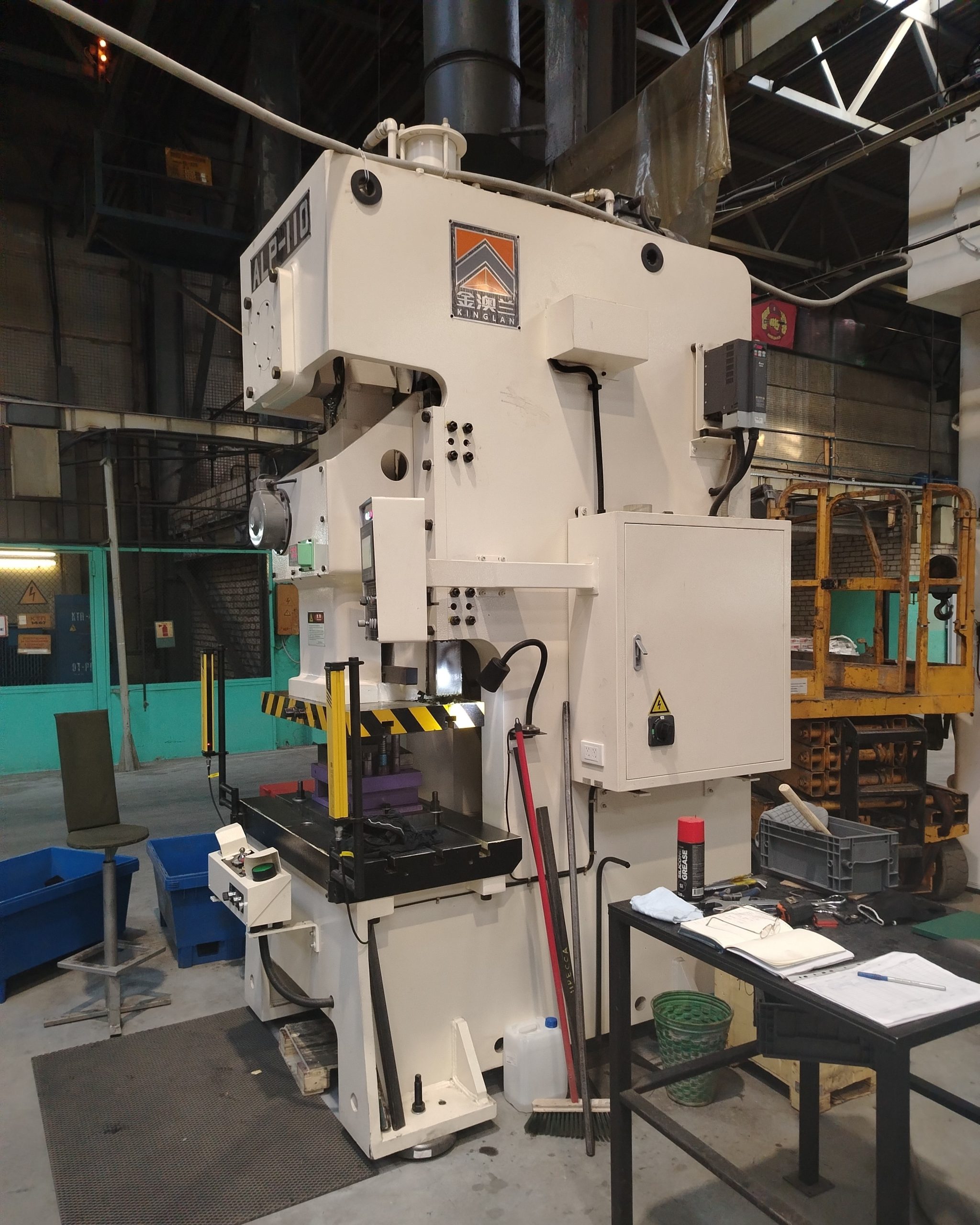

Серия ALP — однокривошипные открытые прессы с С-образной рамой для холодной штамповки листового металла. Открытая рама обеспечивает удобный трёхсторонний доступ к рабочей зоне и штампу. Серия охватывает типоразмеры 25–315 т и предусматривает два конструктивных варианта по кинематике ползуна: вариант В (увеличенный ход, меньшая частота) и вариант Г (уменьшенный ход, повышенная частота).

Конструктивные особенности

Направляющие ползуна — фиксированные, шестигранного сечения: обеспечивают жёсткость и точность при минимальном тепловом расширении. Управление — программируемый контроллер. Выбор варианта В или Г позволяет подстроить кинематику пресса под конкретную операцию и материал.

Типовые операции

Вырубка, пробивка, гибка, формовка, неглубокая вытяжка листового металла. Применяется в машиностроении, производстве электрооборудования, изготовлении крепежа и штампованных деталей различных отраслей.

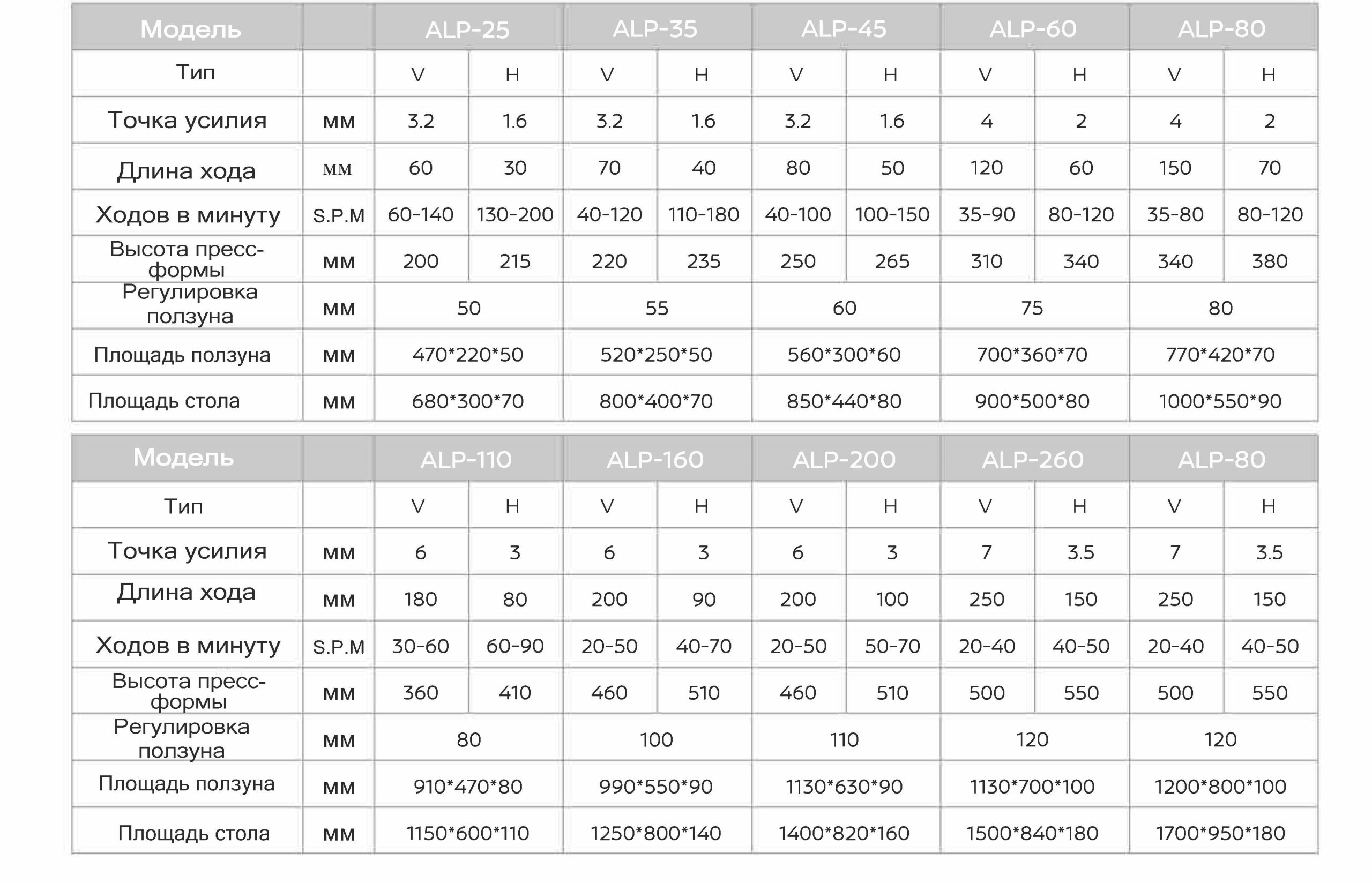

Таблица параметров по серии ALP

Типоразмер	Ход, мм (В/Г)	Частота, ход/мин (В/Г)	Точка ном. усилия, мм (В/Г)	Макс. высота штампа, мм (В/Г)	Регулировка ползуна, мм	Размер ползуна, мм	Размер стола, мм	Отв. под хвостовик	Двигатель, кВт	Давление, кгс/см²
ALP-25	60 / 30	60–140 / 130–200	3,2 / 1,6	200 / 215	50	470×220×50	680×300×70	Ø38	2,2	5–6
ALP-35	70 / 40	40–120 / 110–180	3,2 / 1,6	220 / 235	55	520×250×50	800×400×70	Ø38	2,2	5–6
ALP-45	80 / 50	40–100 / 100–150	3,2 / 1,6	250 / 265	60	560×300×60	850×440×80	Ø38	3,7	5–6
ALP-60	120 / 60	35–90 / 80–120	4 / 2	310 / 340	75	700×360×70	900×500×80	Ø50	5,5	5–6
ALP-80	150 / 70	35–80 / 80–120	4 / 2	340 / 380	80	770×420×70	1000×550×90	Ø50	7,5	5–6
ALP-110	180 / 80	30–60 / 60–90	6 / 3	360 / 410	80	910×470×80	1150×600×110	Ø50	11	5–6
ALP-160	200 / 90	20–50 / 40–70	6 / 3	460 / 510	100	990×550×90	1250×800×140	Ø65	15	5–6
ALP-200	200 / 100	20–50 / 50–70	6 / 3	460 / 510	110	1130×630×90	уточнить	Ø65	18,5	5–6
ALP-260	250 / 150	20–40 / 40–50	7 / 3,5	500 / 550	120	1130×700×100	1500×840×180	Ø65	22	5–6
ALP-315	250 / 150	20–40 / 40–50	7 / 3,5	500 / 550	120	1200×800×100	1700×950×180	Ø70	30	5–6
